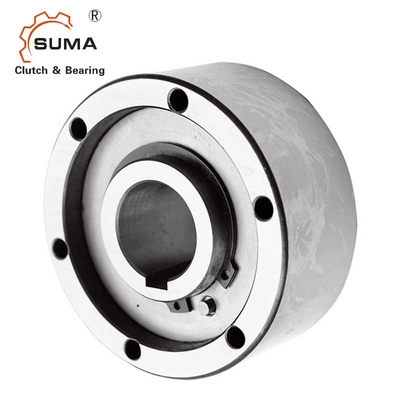

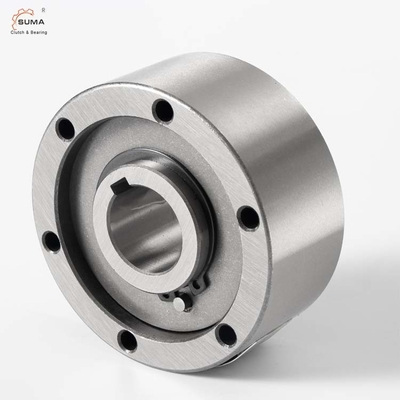

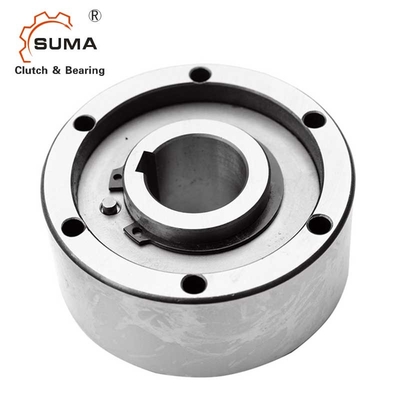

2 chiavi, scanalatura, cuscinetto di frizione a senso unico.
Il cuscinetto unidirezionale è libero di ruotare in una direzione, mentre nell'altra direzione su un cuscinetto bloccato.e la forma del sedile rotante (buco) in modo che possa scorrere solo in una direzione, mentre nell'altra direzione avrà una grande resistenza.
I cuscinetti unidirezionali sono ampiamente utilizzati in macchine per la stampa, macchine per l'imballaggio, macchine alimentari, riduttori a due velocità, rulli elettrici, attrezzature per esercizi, industria automobilistica, bobine da pesca,Apparecchi per la casaDetettore di valuta, ecc.
Caratteristiche del cuscinetto a sfera a frizione a senso unico:
1. Alta capacità di carico
2Spazio sufficiente per conservare il grasso
3. Alta velocità limitata
4- Lunga vita.
Dati tecnici
Classificazione: | |
Nome del prodotto | Cuscinetto del motore AA |
Modello | AA20 |
Materiale | GCr15 |
Diametro interno | 20 mm |
Diametro esterno | 68 mm |
Spessore | 34 mm |
Capacità di coppia | 146Nm |
Torsione di trazione | 8.4Ncm |
Velocità di superamento della corsa interna | 2000 r/min |
Velocità di sovraccarico della gara esterna | 3600 r/min |
Peso | 00,7 kg |
Struttura | Tipo di rullo |
Applicazione | Macchine tessili, ventilatori, ventilatori, stampanti |
Pacco | Scatola di cartone, scatola di legno o personalizzata |
Condizioni di pagamento | TT. L/C, D/A, D/P, Western Union, Paypal |
Tempo di consegna | 2-4 giorni per il campione, 7 giorni per il grande ordine |
Dimensioni e capacità
Dimensione | TK1 | Velocità di superamento | Peso |
Trascinare coppia |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
(mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
Articolo 1
1) T max = 2 × T KN
2) Superamento della razza interna
3) Superamento della razza esterna
Capo della DIN 6885.1
Montaggio e accoppiamento
Immagini
