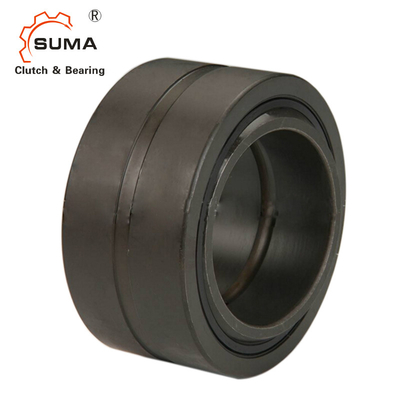

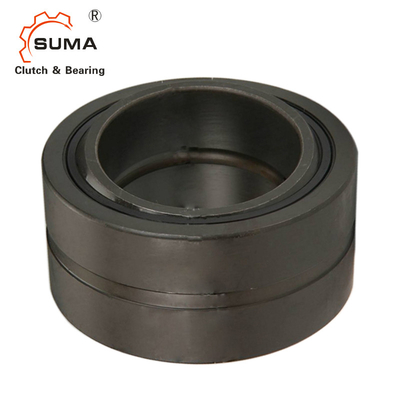

Serie GEZ63ES sopportante normale sferico autolineante GEZ63ES-2RS di GEZ
Caratteristiche di cuscinetto normale sferico
La struttura del cuscinetto normale sferico è più semplice di quella del cuscinetto di rotolamento, che pricipalmente è composto di anello interno con una superficie sferica esterna e di anello esterno con una superficie sferica interna.
I cuscinetti normali sferici sono utilizzati generalmente per moto d'oscillazione a bassa velocità (moto angolare dello IE). Poiché il piano di scorrimento è sferico, può anche realizzare il movimento di ribaltamento (moto autolineante dello IE) all'interno di certa gamma di angolo.
I cuscinetti sferici sono ampiamente usati nell'organizzazione dei cilindri idraulici, forgianti le macchine utensili, le macchine di ingegneria, gli impianti di automazione, gli ammortizzatori automobilistici, il macchinario di tutela dell'acqua ed altre industrie. Il cuscinetto normale sferico è un cuscinetto scorrevole sferico ed il tipo di base è composto di anelli interni ed esterni con le superfici di contatto sferiche scorrevoli sferiche. Secondo la suoi struttura e tipo, può sopportare il carico radiale, il carico assiale, o i carichi radiali ed assiali combinati allo stesso tempo.
Dimensioni e capacità
Numero del pezzo | Diametro di foro | Diametro esterno | Larghezza della palla | Larghezza della corsa | Carichi radiali statici | Carichi radiali dinamici | Peso | ||
Senza guarnizioni | Con le guarnizioni | Pollice | Pollice | Pollice | Pollice | Libbre | Libbre | Libbre | |
1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9,337 | 3.156 | 0,044 |
2 | GEZ15ES | - | 0,625 | 1,0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1,25 | 0,656 | 0,562 | 20,927 | 7089 | 0,121 |
4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1,4375 | 0,765 | 0,656 | 28,573 | 9565 | 0,187 |
5 | GEZ25ES | GEZ25ES-2RS | 1 | 1,625 | 0,875 | 0,75 | 37,359 | 12605 | 0,265 |
6 | GEZ31ES | GEZ31ES-2RS | 1,25 | 2 | 1,093 | 0,937 | 58,507 | 19468 | 0,507 |
7 | GEZ34ES | GEZ34ES-2RS | 1,375 | 2,1875 | 1,187 | 1,031 | 69,756 | 23404 | 0,772 |
8 | GEZ38ES | GEZ38ES-2RS | 1,5 | 2,4375 | 1,312 | 1,125 | 84,379 | 28129 | 0,926 |
9 | GEZ44ES | GEZ44ES-2RS | 1,75 | 2,8125 | 1,531 | 1,312 | 114,752 | 38255 | 1,41 |
10 | GEZ50ES | GEZ50ES-2RS | 2 | 3,1875 | 1,75 | 1,5 | 150,754 | 50508 | 2,05 |
11 | GEZ57ES | GEZ57ES-2RS | 2,25 | 3,5625 | 1,969 | 1,687 | 191,251 | 63002 | 2,87 |
12 | GEZ63ES | GEZ63ES-2RS | 2,5 | 3,9375 | 2,187 | 1,875 | 234,007 | 77629 | 4,08 |
13 | GEZ69ES | GEZ69ES-2RS | 2,75 | 4,375 | 2,406 | 2,062 | 285,752 | 95628 | 5,29 |
14 | GEZ76ES | GEZ76ES-2RS | 3 | 4,75 | 2,625 | 2,25 | 337,506 | 112505 | 6,84 |
15 | GEZ82ES | GEZ82ES-2RS | 3,25 | 5,125 | 2,844 | 2,437 | 396,009 | 131626 | 8,38 |
16 | GEZ88ES | GEZ88ES-2RS | 3,5 | 5,5 | 3,062 | 2,625 | 459,001 | 153003 | 10,58 |
17 | GEZ95ES | GEZ95ES-2RS | 3,75 | 5,875 | 3,281 | 2,812 | 531,004 | 175507 | 12,79 |
18 | GEZ101ES | GEZ101ES-2RS | 4 | 6,25 | 3,5 | 3 | 596,256 | 202508 | 15,44 |
19 | GEZ114ES | GEZ114ES-2RS | 4,5 | 7 | 3,937 | 3,375 | 765,002 | 252006 | 21,61 |
20 | GEZ120ES | GEZ120ES-2RS | 4,75 | 7,375 | 4,156 | 3,562 | 843,754 | 281254 | 25,36 |
21 | GEZ127ES | GEZ127ES-2RS | 5 | 7,75 | 4,375 | 3,75 | 933,755 | 315009 | 29,76 |
22 | GEZ152ES | GEZ152ES-2RS | 6 | 8,75 | 4,75 | 4,125 | 1170,002 | 389257 | 38,59 |
