Un cuscinetto della frizione di modo
>
|
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | USNU60 |

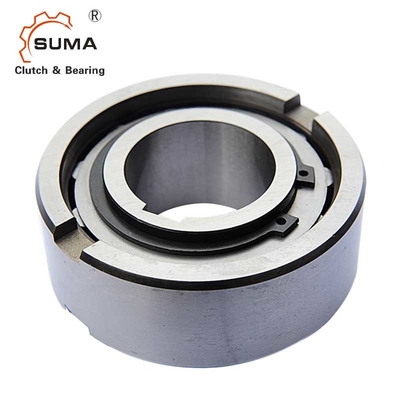

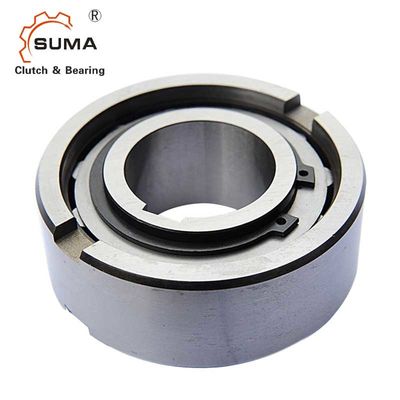

Cuscinetti della frizione del rullo di modo di serie USNU60 uno di USNU
Caratteristiche
La serie di USNU guida in folle non è autocentrante. È necessario quindi da disporre uno o due cuscinetto accanto al guida in folle in moda da potere girare la corsa esterna centralmente alla corsa interna.
USNU guida in folle ha cuscinetti a sfera con le stesse dimensioni dei 63. serie.
Le forze di coppia di torsione sono trasmesse dall'asse alla corsa interna per mezzo di una chiave e dalla corsa esterna alla disposizione dei posti a sedere per mezzo di estrattori anteriori o per mezzo di una misura di interferenza se la tolleranza di sedili è resa ad un K6.
La tolleranza dell'asse deve essere h6 o j7; le tolleranze per la disposizione dei posti a sedere devono essere H7 o F7.
Quando gli estrattori anteriori non sono usati, la tolleranza di sedili dovrebbe essere K6.
Prima di essere messo sul servizio, guida in folle deve essere lubrificato con i lubrificanti adatti che seguono le istruzioni date alla pagina 12. La lubrificazione a olio è essenziale quando un numero alto delle rotazioni nella persona neutrale è raggiunto.
Dati tecnici
Dimensioni e capacità
| Tipo | Dimensione |
TKN1) |
Invadere Velocità |
Peso
|
Coppia di torsione di resistenza | |||||||||
|
USNU |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 | |
NOTE
ASNU8-12, scanalatura ASNU200 a BACCANO 6885. 1,
altre dimensioni a BACCANO 6885,3
1) × massimo 2 T KN di T =
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
Montaggio dell'esempio
