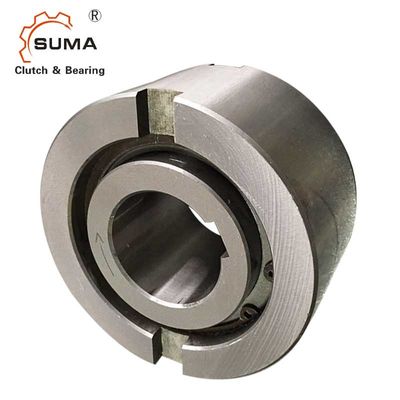

AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione
  • AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione

AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione

Luogo di origine La Cina
Marca SUMA
Certificazione ISO SGS
Numero di modello AE12
Dettagli del prodotto
Nome di prodotto:
Guidi in folle la frizione AE12
Materiale:
GCr15 che sopporta acciaio
Capacità di coppia di torsione:
17Nm
Velocità di rotazione:
3100rpm
PESO SPECIFICO:
0.11KG
Garanzia:
1 anno
DIMENSIONE:
12*37*20MM
OEM:
accetti
Evidenziare:

Il tipo del rullo guida in folle il cuscinetto della frizione

,

Un modo guidar in follee il cuscinetto della frizione

,

Cuscinetto della frizione di modo 3100RPM uno

Termini di trasporto & di pagamento
Quantità di ordine minimo
5
Prezzo
USD12-USD15 PER PIECE
Imballaggi particolari
Contenitore di cartone
Tempi di consegna
10-15days
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione
1000pcs al mese
Descrizione di prodotto

AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione

Caratteristiche

  Il tipo EA è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. Il diametro esterno nominale è una dimensione con cuscinetto a sfera standard.



Una disposizione tipica è di installare questo tipo accanto ad un cuscinetto con la stessa tolleranza d'abitazione del diametro.



La corsa interna è chiusa a chiave all'asse. La corsa esterna ha una tolleranza h6 e dovrebbe essere andata d'accordo un alloggio con una tolleranza K7. Le tacche laterali supplementari provvedono alla trasmissione positiva di coppia di torsione.



Se la tolleranza d'abitazione è a R6, l'uso delle tacche non è necessario, ma l'alloggio deve essere abbastanza forte non espandersi dopo l'assemblea. Questa progettazione può accettare un cattivo allineamento assiale della corsa interna ed esterna di ± S/2.

Dati tecnici

AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione 0

Oggetto AE12
Materiale GCr15
Diametro del foro. 12 millimetri
Diametro esterno. 37 millimetri
Larghezza (B) 20 millimetri
Capacità di coppia di torsione 17 N.m
Invadendo velocità di limitazione (corsa interna) 3100 r/min
Invadendo velocità di limitazione (corsa esterna) 6000 r/min
Peso 0,11 chilogrammi
Pacchetto Contenitore di cartone o come vostri requisiti

Dimensioni e capacità





Tipo Dimensione   Invadere le velocità   Peso Coppia di torsione di resistenza











Gli EA



DH7

(millimetro)

TKN? 1

(Nanometro)

Nimax 2)

(min-1)

Namax 3)

(min-1)

DH6

(millimetro)

D5

(millimetro)

D6

(millimetro)

L

(millimetro)

s

(millimetro)

f

(millimetro)

e

(millimetro)

b

(millimetro)

t

(millimetro)



(chilogrammo)

TR



(Ncm)

12 17 3100 6000 37 28 20 20 4,5 0,5 0,8 6 3 0,11 0,7
15 55 2300 5400 47 37 26 30 4,5 0,8 1,2 7 3,5 0,30 3,5
20 146 2000 3600 62 50 35 34 5,5 0,8 1,2 8 3,5 0,55 8,4
25 285 1700 2600 80 68 45 37 6,5 1 1,8 9 4 0,98 14
30 500 1500 2100 90 75 50 44 6,2 1 1,8 12 5 1,50 23
35 720 1300 1950 100 80 55 48 3,8 1 1,8 13 6 2,00 60
40 1030 1200 1700 110 90 60 56 3,8 1,5 1,8 15 7 2,80 72
45 1125 1050 1600 120 95 65 56 3,8 1,5 2,6 16 7 3,30 140
50 2150 950 1300 130 110 75 63 5,8 1,5 2,6 17 8 4,20 180
55 2675 850 1200 140 115 82 67 3,8 2 2,6 18 9 5,20 190
60 3500 800 1100 150 125 90 78 7,6 2 2,6 18 9 6,80 240
70 5813 650 900 170 140 100 95 7,6 2,5 2,6 20 9 10,5 320



Montaggio ed accoppiamento

AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione 1

Immagini

AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione 2

AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione 3AE12 12*37*20MM un tipo del rullo di modo guidano in folle il cuscinetto della frizione 4
