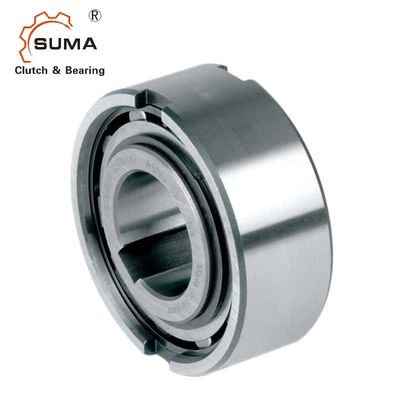

ASNU15 guidano in folle il cuscinetto a rulli di modo della frizione una per la macchina da stampa

Name: ASNU15 guidano in folle il cuscinetto a rulli di modo della frizione una per la macchina da stampa
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: ASNU8 ASNU12 ASNU15
Price: 9.00 USD
Availability: InStock

Marchio:	SUMA
Numero modello:	ASNU8 ASNU12 ASNU15
MOQ:	1
prezzo:	USD8-USD10 PER PIECE
Delivery Time:	2 giorni
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, Paypal

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO SGS

Nome di prodotto:

Frizione di Sprag che sopporta ASNU8 ASNU12 ASNU15

Materiale:

GCr15 che sopporta acciaio

Capacità di coppia di torsione:

12Nm

Velocità di rotazione:

3300rpm

PESO SPECIFICO:

0.07kg

Garanzia:

1 anno

DIMENSIONE:

12*35*13mm

OEM:

accetti

Imballaggi particolari:

Contenitore di cartone

Capacità di alimentazione:

1000pcs al mese

Evidenziare:

Cuscinetto a rulli di modo ASNU15 uno

Guidi in folle un cuscinetto a rulli di modo

ASNU15 guidano in folle il cuscinetto della frizione

Descrizione di prodotto

ASNU8 ASNU12 ASNU15 guidano in folle la frizione del rullo che sopporta un modo

per la macchina da stampa

Caratteristiche

IL NFS TFS di ASNU è un tipo del rullo guida in folle il non cuscinetto di sostegno. Sopportare è axil del supporte e carico della parte radiale. La lubrificazione ed il sigillamento devono anche essere forniti tramite installazione.

Poiché la frizione di modo di tipo uno del NFS di ASNU è un tipo del rullo senza cuscinetto di sostegno, i cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. La corsa interna è chiusa a chiave all'asse.

La corsa esterna ha tolleranza positiva n6, per dare ad un fitin della stampa un alloggio H7.

Dimensioni e capacità

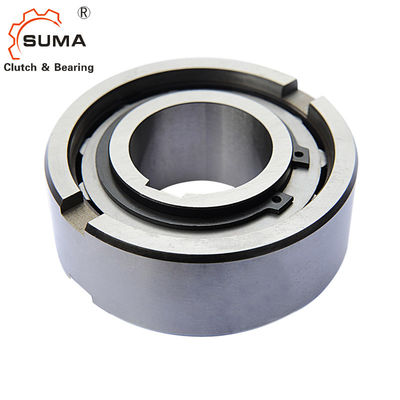

ASNU15 guidano in folle il cuscinetto a rulli di modo della frizione una per la macchina da stampa 0

Tipo	Dimensione	TKN1)	Invadere Velocità										Peso	Coppia di torsione di resistenza
ASNU (NFS)	dH7	TKN1)	nimax2)	namax3)	Dn6	D5	L	b	t	s	e	f	Peso	TR
	[millimetro]	[Nanometro]	[min-1]	[min-1]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[chilogrammo]	[Ncm]
	8	12	3300	5000	35	28	13	4	1,4	2,4	0,6	0,3	0,07	1,6
	12	12	3300	5000	35	28	13	4	1,4	2,4	0,6	0,3	0,06	1,6
	15	30	2400	3600	42	37	18	5	1,8	2,4	0,8	0,3	0,11	1,9
	17	49	2300	3400	47	40	19	5	2,3	2,4	1,2	0,8	0,15	1,9
	20	78	2100	3100	52	42	21	6	2,3	2,4	1,2	0,8	0,19	1,9
	25	125	1700	2600	62	51	24	8	2,8	2,4	1,2	0,8	0,38	5,6
	30	255	1400	2200	72	60	27	10	2,5	2,4	1,8	1	0,54	14
	35	383	1200	1900	80	70	31	12	3,5	2,4	1,8	1	0,74	16
	40	538	1100	1700	90	78	33	12	4,1	2,5	1,8	1	0,92	38
	45	780	1000	1600	100	85	36	14	4,6	2,5	1,8	1	1,31	43
	50	1013	850	1350	110	92	40	14	5,6	2,5	1,8	1	1,74	55
	60	1825	750	1050	130	110	46	18	5,5	3,6	2,6	1,5	2,77	110
	70	2300	600	950	150	125	51	20	6,9	3,6	2,6	1,5	4,16	140
	80	3275	550	850	170	140	58	20	7,5	3,6	2,6	1,5	6,09	180
	90	5325	500	750	190	160	64	20	8	3,6	2,6	2	8,2	230
	100	7250	450	680	215	175	73	24	8,5	3,6	2,6	2	12,6	380
	120	13500	370	550	260	215	86	28	10	3,6	2,6	2,5	22	650
	150	26625	300	460	320	260	108	32	12	3,6	3,6	2,5	42	1000
	200	44500	230	350	420	350	138	45	16	7,6	3,6	3	93	2000

NOTE

ASNU8-12, scanalatura ASNU200 a BACCANO 6885. 1,

altre dimensioni a BACCANO 6885,3
1) T = 2 massimi X T KN
2) eccedenze della corsa interna
3) eccedenze esterne della corsa

Montaggio dell'esempio

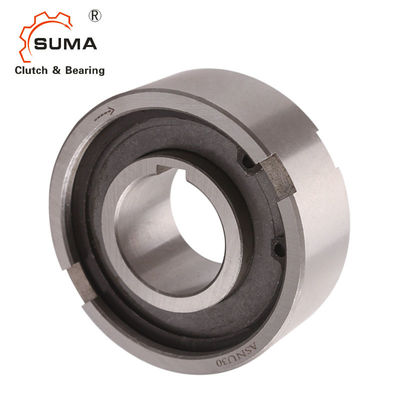

ASNU15 guidano in folle il cuscinetto a rulli di modo della frizione una per la macchina da stampa 1

Immagini

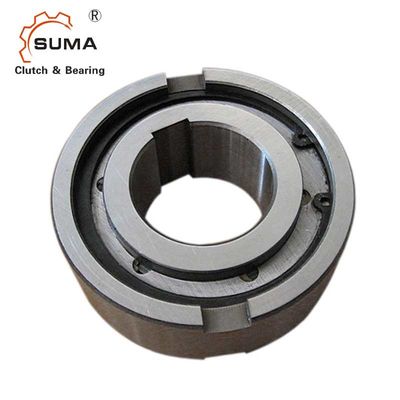

ASNU15 guidano in folle il cuscinetto a rulli di modo della frizione una per la macchina da stampa 2

ASNU15 guidano in folle il cuscinetto a rulli di modo della frizione una per la macchina da stampa 3
