Un cuscinetto della frizione di modo
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | AE70 |

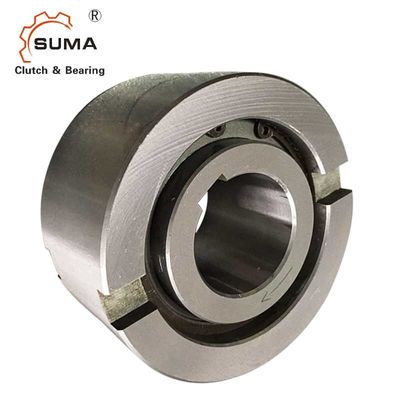

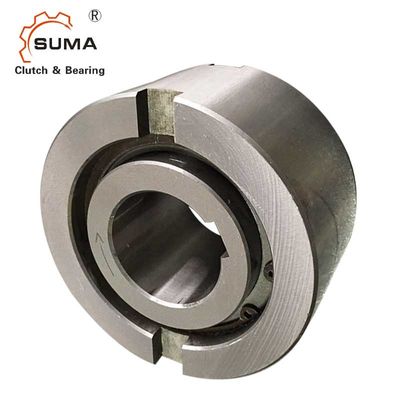

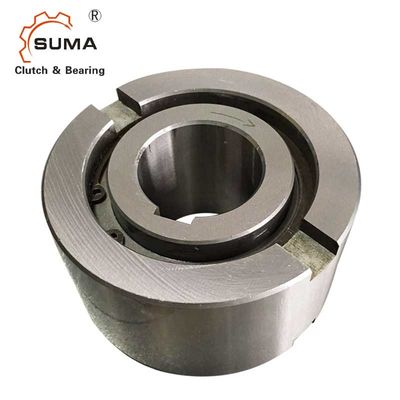

L'alta coppia di torsione di AE70 5813NM un invadere della frizione di modo guida in folle i cuscinetti
Caratteristiche
Il tipo EA è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. Il diametro esterno nominale è una dimensione con cuscinetto a sfera standard.
Una disposizione tipica è di installare questo tipo accanto ad un cuscinetto con la stessa tolleranza d'abitazione del diametro.
La corsa interna è chiusa a chiave all'asse. La corsa esterna ha una tolleranza h6 e dovrebbe essere andata d'accordo un alloggio con una tolleranza K7. Le tacche laterali supplementari provvedono alla trasmissione positiva di coppia di torsione.
Se la tolleranza d'abitazione è a R6, l'uso delle tacche non è necessario, ma l'alloggio deve essere abbastanza forte non espandersi dopo l'assemblea. Questa progettazione può accettare un cattivo allineamento assiale della corsa interna ed esterna di ± S/2.
Dati tecnici
| Oggetto | AE70 |
| Materiale | GCr15 |
| Diametro del foro. | 70 millimetri |
| Diametro esterno. | 170 millimetri |
| Larghezza (B) | 95 millimetri |
| Capacità di coppia di torsione | 5813 N.m |
| Invadendo velocità di limitazione (corsa interna) | 650 r/min |
| Invadendo velocità di limitazione (corsa esterna) | 900 r/min |
| Peso | 10,5 chilogrammi |
| Pacchetto | Contenitore di cartone o come vostri requisiti |
Dimensioni e capacità
| Tipo | Dimensione | Invadere le velocità | Peso | Coppia di torsione di resistenza | |||||||||||
|
Gli EA
|
DH7 (millimetro) |
TKN? 1 (Nanometro) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
DH6 (millimetro) |
D5 (millimetro) |
D6 (millimetro) |
L (millimetro) |
s (millimetro) |
f (millimetro) |
e (millimetro) |
b (millimetro) |
t (millimetro) |
(chilogrammo) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Montaggio ed accoppiamento
