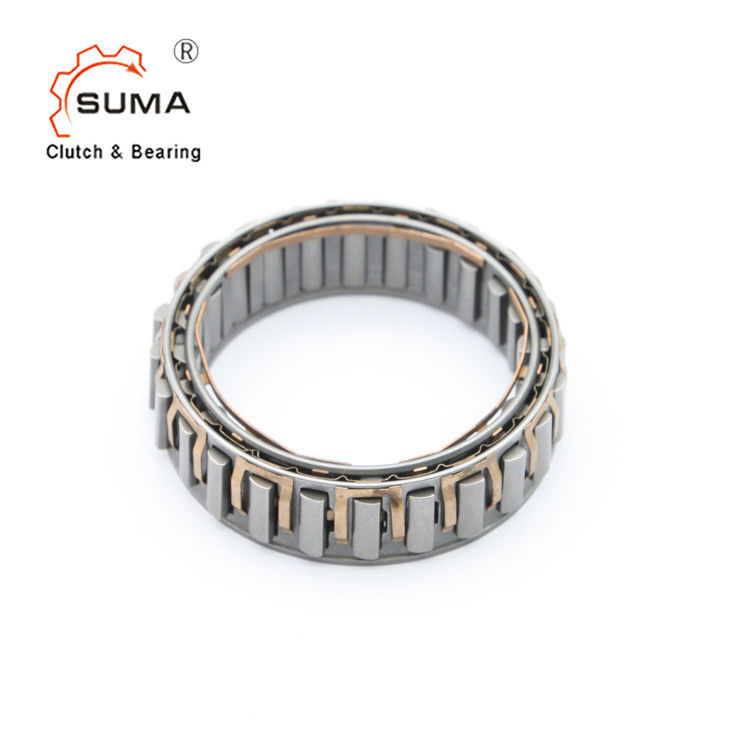

Sprag di DC4972 4C 13.5mm che invade frizione GCr15 che sopporta acciaio

Name: Sprag di DC4972 4C 13.5mm che invade frizione GCr15 che sopporta acciaio
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: DC4972 (4C)
Price: 6.00 USD
Availability: InStock

Marchio:	SUMA
Numero modello:	DC4972 (4C)
MOQ:	5 pezzi
prezzo:	USD5-USD7PER PIECE
Delivery Time:	3-5 giorni
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, Paypal

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO SGS

Nome di prodotto:

Cuscinetti di modo dello Sprag uno

Materiale:

GCr15 che sopporta acciaio

Capacità di coppia di torsione:

306Nm

Velocità di rotazione:

3800RPM

PESO SPECIFICO:

0.1kg

Garanzia:

1 anno

DIMENSIONE:

49.721*66.381*13.5mm

OEM:

accetti

MOQ:

5 -

Imballaggi particolari:

Contenitore di cartone

Capacità di alimentazione:

1000pcs al mese

Evidenziare:

sprag di 13.5mm che invade frizione

Sprag di DC4972 4C che invade frizione

Un tipo frizione dello Sprag di modo

Descrizione di prodotto

Sprag di spessore di DC4972 (4C) 13.5mm che invade i cuscinetti di modo della frizione una

Breve introduzione

Il tipo CC è un tipo dello sprag guida in folle la gabbia senza corse interne o esterne. Deve essere installato in una progettazione che fornisce le corse, il supporto di cuscinetto per i carichi assiali e radiali, la lubrificazione e la sigillatura. Il tipo versione-n di CC accetta tutti i tipi di lubrificanti attualmente utilizzati nel equipement del trasporto di energia.
La tolleranza dello spazio dello sprag non deve essere oltrepassata. Le corse interne ed esterne devono sia hanno una larghezza normale minima «e», senza alcuna cavità, per assicurare guidano in folle le funzioni correttamente come indicato alle pagine seguenti.

Dimensioni e capacità

Dimensione	TKN1)	Invadere le velocità				Spazio dello Sprag				NO. delle clip	No. degli sprags	Peso
	TKN1)	nimax2)	namax3)	Øa+0.008 -0,005	Øc± 0,013	Spazio dello Sprag	emin	Ødmin	Øbmax	NO. delle clip	No. degli sprags	Peso
	[Nanometro]	[min-1]	[min -1]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]			[chilogrammo]
DC2222G-N	63	8600	4300	22,225	38,885	8.33±0.075	10	50	15	–	12	0,03
DC2776-N	119	6900	3400	27,762	44,422	8.33±0.075	13,5	58	18	–	14	0,055
DC3034-N	124	6300	3100	30,34	47	8.33±0.075	13,5	62	20	–	14	0,06
DC3175 (3C) - N	159	6000	3000	31,75	48,41	8.33±0.075	13,5	63	21	3	16	0,06
DC3809A-N	275	5000	2500	38,092	54,752	8.33±0.075	16	71	25	–	18	0,085
DC4127 (3C) - N	224	4600	2300	41,275	57,935	8.33±0.075	13,5	75	27	3	18	0,09
DC4445A-N	363	4300	2100	44,45	61,11	8.33±0.1	16	79	29	–	20	0,095
DC4972 (4C) - N	306	3800	1900	49,721	66,381	8.33±0.1	13,5	86	33	4	22	0,1
DC5476A-N	525	3500	1700	54,765	71,425	8.33±0.1	16	92	36	–	24	0,11
DC5476A (4C) - N	525	3500	1700	54,765	71,425	8.33±0.1	16	92	36	4	24	0,13
DC5476B (4C) - N	769	3500	1700	54,765	71,425	8.33±0.1	21	92	36	4	24	0,18
DC5476C (4C) - N	990	3500	1700	54,765	71,425	8.33±0.1	25,4	92	36	4	24	0,2
DC5776A-N	604	3300	1600	57,76	74,42	8.33±0.1	16	98	38	–	26	0,11
DC6334B-N	806	3000	1500	63,34	80	8.33±0.1	21	104	42	–	26	0,175
DC7221 (5C) - N	675	2600	1300	72,217	88,877	8.33±0.1	13,5	115	48	5	30	0,14
DC7221B-N	1279	2600	1300	72,217	88,877	8.33±0.1	21	115	48	–	30	0,185
DC7221B (5C) - N	1279	2600	1300	72,217	88,877	8.33±0.1	21	115	48	5	30	0,21
DC7969C (5C) - N	2038	2400	1200	79,698	96,358	8.33±0.1	25,4	124	53	5	34	0,28
DC8334C-N	2055	2300	1100	83,34	100,000	8.33±0.1	25,4	132	55	–	34	0,27
DC8729A-N	1250	2200	1100	87,29	103,96	8.33±0.1	16	134	58	–	34	0,165
*-N di DC10323A (5C)	1612	1800	900	103,231 **	119,891	8.33±0.1	16	155	68	5	40	0,205
DC12334C*-N	4800	1500	750	123,340 **	140,000	8.33±0.1	25,4	184	80	–	50	0,4
DC12388C (11C)	4875	1500	750	123,881	142,88	9.50±0.1	25,4	186	80	11	44	0,4

NOTE
1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 12 - 19
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
*) la flangia concentrante della gabbia interna è sull'opposto
lato
**) Estensione di tolleranza a ± 0.013 ammissibile

Montaggio dell'esempio
