Cuscinetto tirato dell'ago della tazza
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | FCB DI FC |

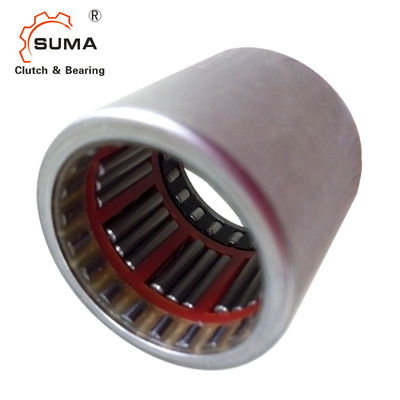

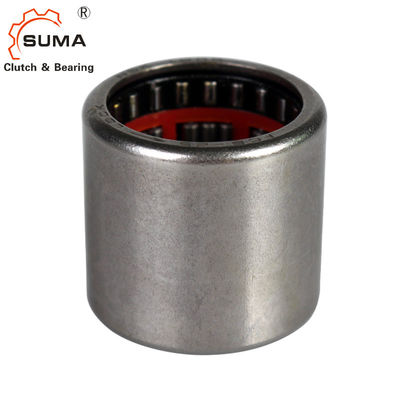

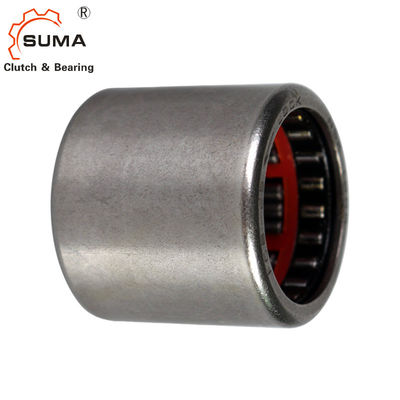

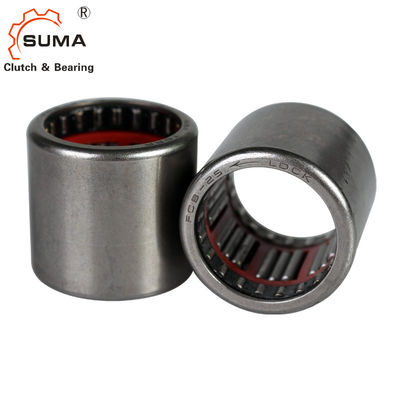

Cuscinetto a rulli dell'ago di modo del FCB GCr15 uno di FC con la gabbia di nylon
Caratteristiche
La frizione esterna del rullo dell'ago dell'anello (cuscinetto unidirezionale) può essere utilizzata come un convertitore, un dispositivo del controllo e frizione invadente.
FC (frizione del rullo dell'ago): composto di timbratura anello esterno e della gabbia di plastica; la gabbia può avere canna di plastica di acciaio inossidabile a lamella o per guidare il rullo dell'ago; canalizzazione dell'anello esterno e rullo propensi dell'ago come dispositivo di bloccaggio.
FCB (meccanismo del supporto e della frizione): i cuscinetti di sostegno sono montati da entrambi i lati del carico radiale della frizione e dell'orso dell'ago.
Il rullo dell'ago e l'assemblea di plastica della gabbia sono utilizzati come cuscinetti sostenenti.
Dati tecnici
| Sopportare numero | Weight/kg | Dimensione principale | |||
| Fw | D | C | Coppia di torsione | ||
| FC4K | 1 | 4 | 8 | 6 | 0,34 |
| FC6 | 3 | 6 | 10 | 12 | 1,76 |
| FC6K | 3 | 6 | 10 | 12 | 1,76 |
| FC8 | 4 | 8 | 14 | 12 | 5,3 |
| FCL8K | 3,5 | 8 | 12 | 12 | 5 |
| FC10 | 4,8 | 10 | 16 | 12 | 6 |
| FCL10K | 4 | 10 | 14 | 12 | 5,3 |
| FC12 | 11 | 12 | 18 | 16 | 12,2 |
| FC14K | 13 | 14 | 20 | 16 | 17,3 |
| FC16 | 14 | 16 | 22 | 16 | 20,5 |
| FC20 | 17 | 20 | 26 | 16 | 28,5 |
| FC25 | 30 | 25 | 32 | 20 | 66 |
| FC30 | 36 | 30 | 37 | 20 | 90 |
| FC35 | 40 | 35 | 42 | 20 | 121 |
| FCB8 | 10 | 14 | 14 | 20 | 5 |
| FCB10 | 15 | 16 | 16 | 20 | 10 |
| FCB12 | 18 | 18 | 18 | 26 | 12,2 |
| FCB16 | 22 | 22 | 22 | 26 | 20,5 |
| FCB20 | 27 | 26 | 26 | 26 | 28,5 |
| FCB25 | 44 | 32 | 32 | 30 | 66 |
| FCB30 | 51 | 37 | 37 | 30 | 90 |
| FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) la velocità di limite è efficace per grasso e lubrificazione a olio. il Na si riferisce alla velocità di limite della rotazione esterna dell'anello.
(2) tenere il rullo dell'ago nella posizione bloccata, il fermo è fornito di una molla di acciaio inossidabile.
La velocità limitata di olio e la lubrificazione a grasso sono efficaci, deviazione -0mm ~ -0.25mm, requisiti speciali di larghezza quando ordinano le istruzioni.
