Il FP completo guida in folle il modo della frizione di Sprag una
Caratteristiche
Larghezza: 27 millimetri
Temperatura di funzionamento: 140°C massimo
Più alte temperature a richiesta
Lubrificazione
olio o lubrificazione a grasso
Consegnato con protezione contro la corrosione.
Grasso operativo che riempie a richiesta.
Installazione
Tolleranze dell'installazione
Asse h5; hub H6
Parti di accoppiamento
L'indurimento e la molatura delle parti di accoppiamento non sono necessario. Pulisca completamente (ungere liberamente) le parti di accoppiamento nelle vicinanze del guidano in folle la frizione come pure guidi in folle gli anelli della frizione prima della fabbricazione della misura di stampa.
Cuscinetto
Guidi in folle la frizione comprende la palla ed i cuscinetti a rulli. Il supporto sopportante esterno supplementare non è necessario.
Pressione di misura di stampa
La pressione di misura di stampa non deve applicarsi alle palle. Installazione/rimozione attraverso l'anello interno soltanto.
Pressione della direzione
La freccia sull'anello interno designa la direzione di pressione dell'anello interno.
Componenti
Guidi in folle la frizione | |
element* dell'inserzione | Fe 400 m. (molla di meandro) |
Fe 400 Z (molla di tensione) |
|
+ canalizzazioni | Sopportare d'acciaio, indurito ed a terra |
anello interno | Misura di stampa |
anello esterno |
Misura di stampa |
+ cuscinetto a sfera | Integrato |
+ cuscinetto a rulli |
Integrato |
+ lubrificazione | - |
disponibile con o guidi in folle l'elemento dell'inserzione della frizione
Fe 400 m. (molla di meandro) o Fe 400 Z (molla di tensione).
Dati tecnici
Oggetto | FP 422M FP 422Z |
Materiale | ST14 |
Diametro del foro. | 10 millimetri |
Diametro esterno. | 26 millimetri |
Larghezza (B) | 27 millimetri |
Capacità di coppia di torsione | 60N.m |
Invadendo velocità di limitazione (corsa interna) | 10100 r/min |
Peso | 0,07 chilogrammi |
Pacchetto | Contenitore di cartone o come vostri requisiti |
Dimensioni e capacità
Leggenda di disegno:
d = diametro interno D = diametro esterno W = larghezza T = coppia di torsione velocità di rotazione = di n C = capacità di carico
Designazione | d | D | W | Tnom | nmax | Cdyn. | Cstat | Peso | Oggetto no. |
[millimetro] | [millimetro] | [millimetro] | [Nanometro] | [RPM] | [N] | [N] | [chilogrammo] | ||
FP 422 M. | 10 | 26 | 27 | 60 | 10.100 | 6.013 | 4.380 | 0,07 | 300655 |
FP 422 Z | 10 | 26 | 27 | 53 | 10.100 | 6.013 | 4.380 | 0,07 | 300656 |
FP 427 M. | 15 | 31 | 27 | 94 | 7.400 | 7.679 | 6.397 | 0,08 | 300663 |
FP 427 Z | 15 | 31 | 27 | 84 | 7.400 | 7.679 | 6.397 | 0,08 | 300664 |
FP 432 M. | 20 | 36 | 27 | 133 | 5.900 | 8.104 | 7.241 | 0,10 | 300669 |
FP 432 Z | 20 | 36 | 27 | 121 | 5.900 | 8.104 | 7.241 | 0,10 | 300670 |
FP 437 M. | 25 | 41 | 27 | 176 | 4.800 | 9.201 | 8.142 | 0,12 | 300673 |
FP 437 Z | 25 | 41 | 27 | 160 | 4.800 | 9.201 | 8.142 | 0,12 | 300674 |
FP 442 M. | 30 | 46 | 27 | 223 | 4.200 | 10.247 | 10.708 | 0,14 | 300679 |
FP 442 Z | 30 | 46 | 27 | 208 | 4.200 | 10.247 | 10.708 | 0,14 | 300680 |
FP 448 M. | 35 | 53 | 27 | 286 | 4.300 | 11.642 | 13.440 | 0,19 | 306522 |
FP 448 Z | 35 | 53 | 27 | 262 | 4.300 | 11.642 | 13.440 | 0,19 | 306523 |
FP 453 M. | 40 | 58 | 27 | 343 | 3.400 | 11.417 | 13.577 | 0,21 | 300683 |
FP 453 Z | 40 | 58 | 27 | 314 | 3.400 | 11.417 | 13.577 | 0,21 | 300684 |
FP 463 M. | 50 | 68 | 27 | 461 | 2,9 | 13,07 | 17,063 | 0,25 | 300685 |
FP 463 Z | 50 | 68 | 27 | 428 | 2,9 | 13,07 | 17,063 | 0,25 | 300687 |
FP 473 M. | 60 | 78 | 27 | 588 | 2.500 | 14.128 | 19.896 | 0,3 | 300691 |
FP 473 Z | 60 | 78 | 27 | 543 | 2.500 | 14.128 | 19.896 | 0,3 | 300693 |
La coppia nominale specificata è basata su rigidezza sufficiente delle parti di accoppiamento.
Velocità di rotazione n = la velocità inerente dell'elemento dell'inserzione.

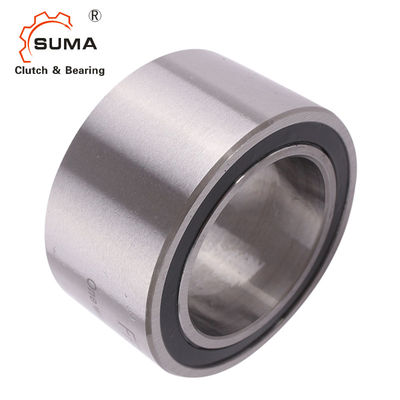

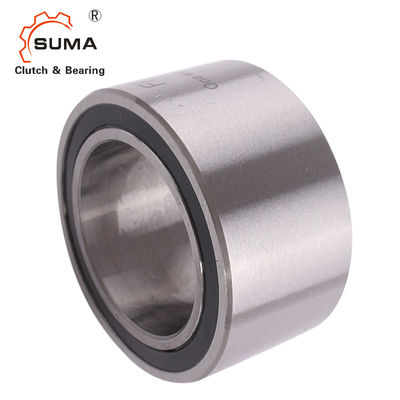

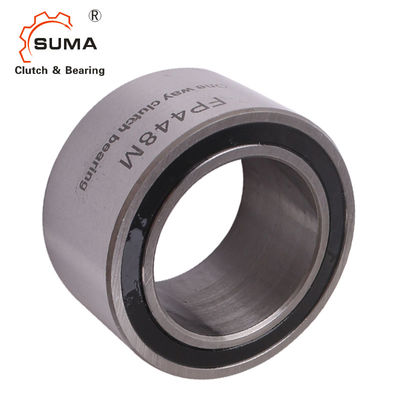

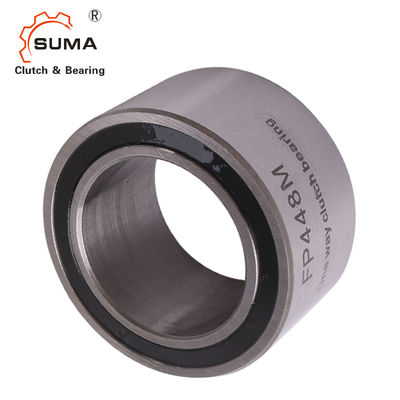

Immagini
