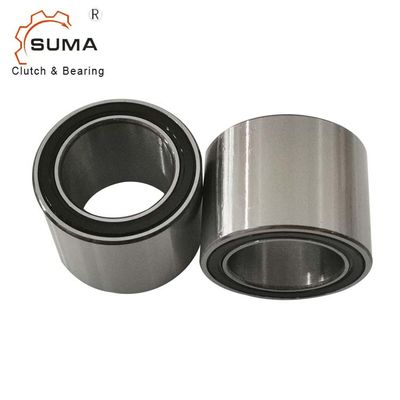

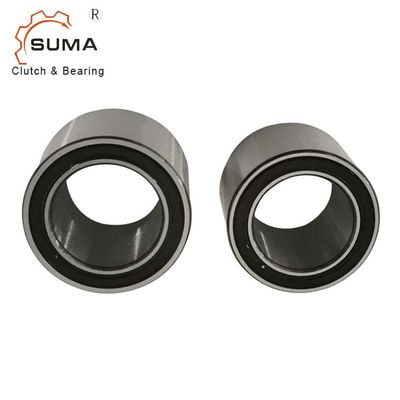

FPD442Z inclinava il cuscinetto della frizione di modo dello Sprag uno del nastro trasportatore
Caratteristiche
Parti di accoppiamento
L'indurimento e la molatura delle parti di accoppiamento non sono necessario. Pulisca completamente (ungere liberamente) le parti di accoppiamento nelle vicinanze del guidano in folle la frizione come pure guidi in folle gli anelli della frizione prima della fabbricazione della misura di stampa.
Cuscinetto
Guidi in folle la frizione comprende la palla ed i cuscinetti a rulli. Il supporto sopportante esterno supplementare non è necessario.
Pressione di misura di stampa
La pressione di misura di stampa non deve applicarsi alle palle.
Pressione della direzione
La freccia sull'anello interno designa la direzione di pressione dell'anello interno.
Larghezza: 34 millimetri
Temperatura di funzionamento: 100° massimo C
Lubrificazione: Lubrificazione a olio operativa di vita
Tolleranze dell'installazione: Asse h5; hub H6
Dimensioni e capacità
Modello | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Peso | Oggetto no. |
[millimetro] | [millimetro] | [millimetro] | [Nanometro] | [RPM] | [N] | [N] | [chilogrammo] | ||
FPD 427 M. | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
FPD 432 M. | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
FPD 437 M. | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
FPD 442 M. | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,18 | 300697 |
FPD 448 M. | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
FPD 453 M. | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
FPD 463 M. | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
FPD 473 M. | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
