L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo
  • L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo
  • L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo
  • L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo
  • L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo
  • L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo
  • L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo

L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo

Luogo di origine La Cina
Marca SUMA
Certificazione ISO SGS
Numero di modello ASNU50 NFS50 TFS50
Dettagli del prodotto
Nome di prodotto:
Una frizione di modo che sopporta ASNU100 NFS100 TFS100
Materiale:
GCr15 che sopporta acciaio
Capacità di coppia di torsione:
7250Nm
Velocità di rotazione:
680RPM
PESO SPECIFICO:
12.6kg
Garanzia:
1 anno
DIMENSIONE:
100*215*73mm
OEM:
accetti
Evidenziare:

Cuscinetto a rulli di modo di ASNU uno

,

Guidi in folle un cuscinetto a rulli di modo

,

Acciaio al cromo uno Sprag di modo

Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Prezzo
USD30-USD100 PER PIECE
Imballaggi particolari
Contenitore di cartone/scatola di legno
Tempi di consegna
10-15 giorni
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione
1000pcs al mese
Descrizione di prodotto

           L'acciaio al cromo del NFS TFS di ASNU guida in folle un cuscinetto a rulli di modo

Caratteristiche

IL NFS TFS di ASNU è un tipo del rullo guida in folle il non cuscinetto di sostegno. Sopportare è axil del supporte e carico della parte radiale. La lubrificazione ed il sigillamento devono anche essere forniti tramite installazione.

Poiché la frizione di modo di tipo uno del NFS di ASNU è un tipo del rullo senza cuscinetto di sostegno, i cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. La corsa interna è chiusa a chiave all'asse. La corsa esterna ha tolleranza positiva n6, per dare ad un fitin della stampa un alloggio H7.

Dati tecnici


Nome di prodottoUn cuscinetto della frizione di modo
Modello ASNU100
Materiale Acciaio al cromo GCr15
Diametro interno 100mm
Diametro esterno 215mm
Capacità di coppia di torsione 7250Nm
Peso 12.6kg
Pacchetto Contenitore di cartone/scatola di legno
Termini di pagamento TT. L/C, D/A, D/P, Western Union
Termine di consegna 10-15 giorni

Dimensioni e capacità



Tipo Dimensione



TKN1)

Invadere

Velocità



Peso



Coppia di torsione di resistenza

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[millimetro] [Nanometro] [min-1] [min-1] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [chilogrammo] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1,2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1,2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1,2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4,1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1,31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4,16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6,09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000


NOTE

ASNU8-12, scanalatura ASNU200 a BACCANO 6885. 1,

altre dimensioni a BACCANO 6885,3
1) × massimo 2 T KN di T =
2) eccedenze della corsa interna
3) eccedenze esterne della corsa

Montaggio dell'esempio


Immagini

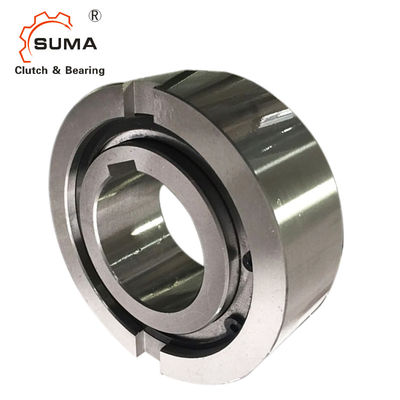

L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo 2

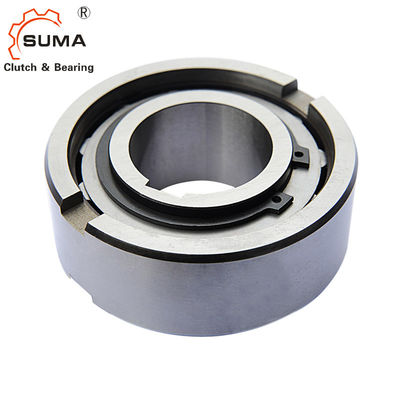

L'acciaio al cromo di ASNU100 NFS100 TFS100 guida in folle un cuscinetto a rulli di modo 3
