Il modo di tipo uno del rullo di GFR50 GCr15 guida in folle la frizione dell'arresto del cuscinetto

Informazioni di base
Luogo di origine: La Cina
Marca: SUMA
Certificazione: ISO SGS
Numero di modello: GFR50 GFRN50
Quantità di ordine minimo: 1
Prezzo: USD190-USD260 PER PIECE
Imballaggi particolari: Contenitore di cartone/scatola di legno
Tempi di consegna: 7-10 GIORNI
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione: 1000pcs al mese
Nome di prodotto: Frizione del rullo che sopporta GFR50 GFRN50 Materiale: GCr15 che sopporta acciaio
Capacità di coppia di torsione: 2125Nm Velocità di rotazione: 2800RPM
PESO SPECIFICO: 7.2kg Garanzia: 1 anno
DIMENSIONE: 50*150*94mm OEM: accetti
Evidenziare:

GFR50 guidano in folle sopportare

,

7.2KG guidano in folle sopportare

,

Cuscinetto della frizione del rullo GFR50

Il modo di tipo uno del rullo di GFR50 GCr15 guida in folle la frizione dell'arresto del cuscinetto

Caratteristiche

I tipi GFR, GFRN sono tipo del rullo guida in folle. Sono sopportare di sostegno, facendo uso di due 160. cuscinetti di serie e richiedere lubrificazione a olio. Queste unità possono essere utilizzate nelle progettazioni che forniscono la lubrificazione a olio e che sigillano come sull'esempio sul retro. I cuscinetti non devono essere sollecitati lungo un asse.

Tipicamente, i tipi GFR, GFRN sono usati con le coperture di serie di F che sono destinate per trasmettere la coppia di torsione e forniscono la lubrificazione a olio ed il sigillamento. Queste coperture sono utilizzate solitamente nelle paia secondo le combinazioni indicate alle seguenti pagine. La corsa esterna del modello di GFR è normale ricevere e concentrarsi tutta la componente alesata a tolleranza H7.

La coppia di torsione è trasmessa dai bulloni tramite il coperchio in questo caso. I tipi GFR, GFRN sono identici salvo che il tipo GFRN ha una scanalatura sul diametro esterno per trasmettere la coppia di torsione. Due guarnizioni di carta sono consegnate con ogni unità da disporre fra la corsa ed i coperchi esterni.

Dati tecnici

Oggetto GFR50 GFRN50
Diametro interno. 50 millimetri
Diametro esterno. 150 millimetri
Larghezza 94 millimetri
Coppia di torsione 2125 nanometro
Peso 7,2 chilogrammi
Porto Shanghai; Ningbo
Termine di consegna 10-15 giorni
Pacchetto pacchetto di legno, pacchetto del cartone, ecc
Applicazione Elevatore del trasportatore, del motore elettrico, di secchio, ecc

Dimensioni e capacità



Tipo Dimensione   Invadere le velocità

Numerico

ber

  Peso










GFR
GFRN
dH7 TKN1) nimax2) namax3) Dh7 D2 D4 D3 G t z L 1 L B T1 bP10 f
[millimetro] [Nanometro] [min-1] [min-1] [millimetro] [millimetro] [millimetro] [millimetro]   [millimetro]   [millimetro] [millimetro] [millimetro] [millimetro]

[

millimetro]

[millimetro] [chilogrammo]
12* 55 4000 7200 62 20 42 51 ø5.5 3 42 20 27 2,5 4 0,5 0,5
15 125 3600 6500 68 25 47 56 M5 8 3 52 28 32 3 5 0,8 0,8
20 181 2700 5600 75 30 55 64 M5 8 4 57 34 39 3,5 6 0,8 1
25 288 2100 4500 90 40 68 78 M6 10 4 60 35 40 4 8 1 1,5
30 500 1700 4100 100 45 75 87 M6 10 6 68 43 48 4 8 1 2,2
35 725 1550 3800 110 50 80 96 M6 12 6 74 45 51 5 10 1 3
40 1025 1150 3400 125 55 90 108 M8 14 6 86 53 59 5 12 1,5 4,6
45 1125 1000 3200 130 60 95 112 M8 14 8 86 53 59 5,5 14 1,5 4,7
50 2125 800 2800 150 70 110 132 M8 14 8 94 64 72 5,5 14 1,5 7,2
55 2625 750 2650 160 75 115 138 M10 16 8 104 66 72 6 16 2 8,6
60 3500 650 2450 170 80 125 150 M10 16 10 114 78 89 7 18 2 10,5
70 5750 550 2150 190 90 140 165 M10 16 10 134 95 108 7,5 20 2,5 13,5
80 8500 500 1900 210 105 160 185 M10 16 10 144 100 108 9 22 2,5 18,2
90 14500 450 1700 230 120 180 206 M12 20 10 158 115 125 9 25 3 28,5
100 20000 350 1450 270 140 210 240 M16 24 10 182 120 131 10 28 3 42,5
130 31250 250 1250 310 160 240 278 M16 24 12 212 152 168 11 32 3 65
150 70000 200 980 400 200 310 360 M20 32 12 246 180 194 12 36 4 138

Note:

1) × massimo 2 T KN di T =

2) Eccedenze della corsa interna
3) eccedenze esterne della corsa

GFR GFRN .JPG

Montaggio dell'esempio

GFR GFRN .JPG
Immagini

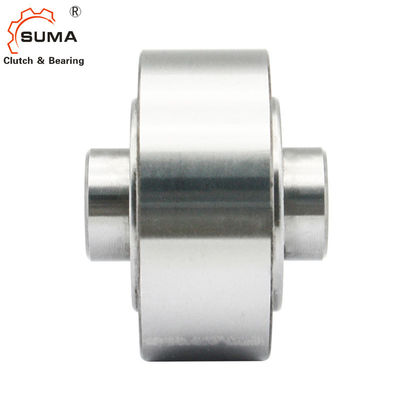

Il modo di tipo uno del rullo di GFR50 GCr15 guida in folle la frizione dell'arresto del cuscinetto 2

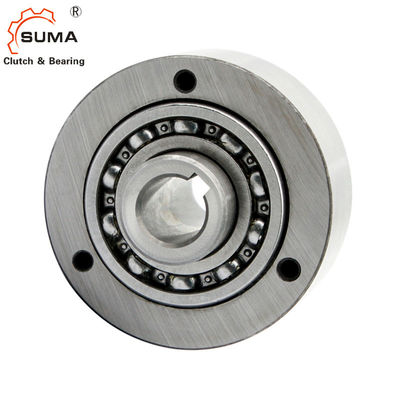

Il modo di tipo uno del rullo di GFR50 GCr15 guida in folle la frizione dell'arresto del cuscinetto 3


Il modo di tipo uno del rullo di GFR50 GCr15 guida in folle la frizione dell'arresto del cuscinetto 4
