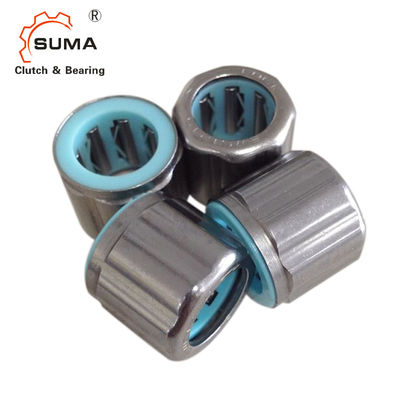

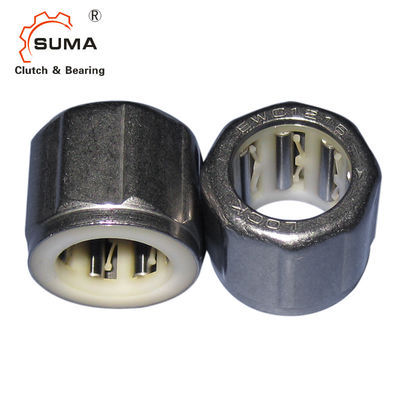

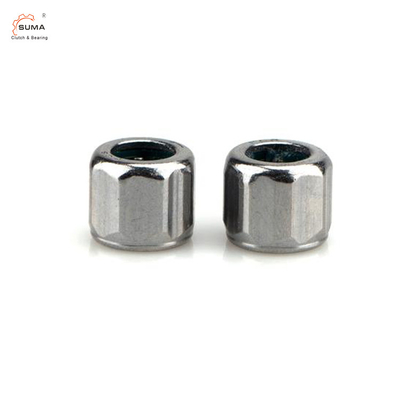

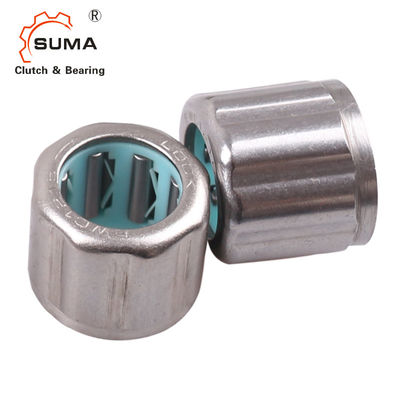

Cuscinetto a rulli dell'ago di modo della bobina una di pesca di 1WC0809 EWC0809
Vita di uso: Durante i tempi di migliaia (capacità sopportabile di coppia di torsione)
Materiale: Grado ST14 fino a JGMA 6
Applicazione: Estrattore delle bobine, del succo di pesca, stampatrice, copiatrice, ecc
Osservazioni
Corsa esterna: ST14/acciaio inossidabile 304
Ago: Acciaio inossidabile 304
Gabbia: Nylon
Dati tecnici dei cuscinetti a rulli dell'ago di modo di EWC uno
Oggetto | EWC (primavera di plastica) | 1WC (primavera del metallo) | |
Tipo pesante | Tipo leggero | Tipo pesante | |
EWC… C | EWC… A | 1WC | |
Carico | Onere gravoso | Carico leggero | Onere gravoso |
Temperatura di lavoro | 10-700C | 10-900C |
Dimensioni e capacità
Diametro dell'asse. Millimetro |
Modello | Peso | DIMENSIONE | Capacità di coppia di torsione | |||
g | Diametro interno FW |
Diametro esterno. D1-D2 |
Altezza B |
(N.m) | (kgf.cm) | ||
4 | EWC0406 | 1,2 | 4 | 8-8.4 | 6 | 0,08 | 0,8 |
1WC0406 | 1,5 | 4 | 8-8.4 | 6 | 0,15 | 1,5 | |
6 | EWC0606 | 2 | 6 | 8-8.4 | 6 | 0,19 | 1,9 |
1WC0606 | 2,2 | 6 | 8-8.4 | 6 | 0,33 | 3,5 | |
EWC0608 | 2,2 | 6 | 10-10.4 | 8 | 0,25 | 2,5 | |
1WC0608 | 2,5 | 6 | 10-10.4 | 8 | 0,45 | 4,5 | |
1WC0612 | 3 | 6 | 10-10.4 | 12 | 0,9 | 9,5 | |
8 | EWC088.5 | 2,5 | 8 | 12-12.4 | 8,5 | 0,5 | 5,5 |
EWC0809 | 2,5 | 8 | 12-12.4 | 9 | 0,88 | 9 | |
EWC0812 | 5,5 | 8 | 14.2-15 | 12 | 1,18 | 12 | |
1WC0812 | 6 | 8 | 14.2-15 | 12 | 1,96 | 20 | |
1WC0815 | 8 | 8 | 14.2-15 | 15 | 2,65 | 27 | |
10 | EWC1007 | 7 | 10 | 16-17 | 7 | 1,2 | 10 |
EWC1008 | 8 | 10 | 16-17 | 8 | 1,85 | 19 | |
1WC1009 | 8,5 | 10 | 14-14.4 | 9 | 2,25 | 23 | |
EWC1010 | 8 | 10 | 16-17 | 10 | 1,18 | 12 | |
1WC1010 | 9 | 10 | 16-17 | 10 | 1,98 | 20 | |
EWC1012 | 10 | 10 | 16-17 | 12 | 1,37 | 14 | |
1WC1012 | 11 | 10 | 16-17 | 12 | 2,35 | 24 | |
12 | EWC1209 | 10 | 12 | 18-19 | 9 | 3,04 | 31 |
EWC1216 | 12 | 12 | 18-19 | 16 | 6,29 | 64 | |
1WC1216 | 13 | 12 | 18-19 | 16 | 7,3 | 75 |
