Sprag dello SGS FXM120-50SX/H75 GCr15 togliere invadere il cuscinetto della frizione
  • Sprag dello SGS FXM120-50SX/H75 GCr15 togliere invadere il cuscinetto della frizione
  • Sprag dello SGS FXM120-50SX/H75 GCr15 togliere invadere il cuscinetto della frizione
  • Sprag dello SGS FXM120-50SX/H75 GCr15 togliere invadere il cuscinetto della frizione
  • Sprag dello SGS FXM120-50SX/H75 GCr15 togliere invadere il cuscinetto della frizione
  • Sprag dello SGS FXM120-50SX/H75 GCr15 togliere invadere il cuscinetto della frizione

Sprag dello SGS FXM120-50SX/H75 GCr15 togliere invadere il cuscinetto della frizione

Luogo di origine La Cina
Marca SUMA
Certificazione ISO SGS
Numero di modello FXM120-50SX/H75
Dettagli del prodotto
Nome di prodotto:
Invadere frizione
Materiale:
Sopportare GCr15 d'acciaio
Gamma alesata:
60-95mm
Coppia di torsione:
7700Nm
Velocità di rotazione:
4000rpm
Diametro esterno.:
210mm
OEM:
accetti
Asse Tolearance:
Iso h6 o j6
Evidenziare:

Lo SGS toglie invadere il cuscinetto della frizione

,

Invadere GCr15 innesta sopportare

,

Frizione di sprag di modo GCr15 uno

Termini di trasporto & di pagamento
Quantità di ordine minimo
1 PC
Prezzo
USD298-USD360 PER PIECE
Imballaggi particolari
Contenitore di cartone/scatola di legno
Tempi di consegna
7-15 giorni
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione
1000 pc al mese
Descrizione di prodotto

Lo Sprag FXM120-50SX/H75 toglie invadere la frizione che sopporta un modo

Caratteristiche di invadere il cuscinetto della frizione





Decollo X dello Sprag

  Integrato guida in folle FXM sono forniti del decollo X. dello sprag. Il decollo X dello sprag è usato per gli arresti e frizioni invadere, a condizione che nel guidar in follee l'operazione l'anello interno sta girando all'alta velocità e sta fornendo invadere le frizioni che l'operazione movente è condotta ad a bassa velocità. Nel guidar in follee l'operazione, la forza centrifuga FC induce lo sprag a togliere dalla pista esterna. In questo stato di funzionamento, guidi in folle gli impianti senza usura, cioè con tempo di impiego illimitato.





Dati tecnici di invadere il cuscinetto della frizione

Oggetto FXM120-50SX/H75
Materiale GCr15
Diametro del foro. 60-90 millimetri
Diametro esterno. 210 millimetri
Larghezza 70 millimetri
Capacità di coppia di torsione 7700 N.m
Peso 12,7 chilogrammi
Pacchetto Contenitore di cartone, scatola di legno o come vostri requisiti

Dimensioni e capacità







Tipo
d B D E F G J L P T U V W Z ** Peso
  millimetro
millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro chilogrammo
FXM 31 -17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 - 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM 2410 - 100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0



Integrato guida in folle FXM sono sprag guida in folle senza supporto di cuscinetto e con il decollo X. dello sprag. Il decollo X dello sprag si accerta ad un'usura dell'operazione guidante in folle libera quando l'anello interno gira all'alta velocità. Guida in folle FXM sono usati come:

Arresti

Invadere le frizioni

per le applicazioni con l'alta velocità guidi in folle l'operazione del ing e quando usato come frizione invadente con l'operazione movente a bassa velocità. Coppie nominali fino a 888 000 nanometro. Fori fino a 460 millimetri. Molti fori standard sono disponibili.



Note:

La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata.

La coppia nominale teorica fa domanda soltanto per la concentricità ideale fra l'anello interno ed esterno. In pratica, la concentricità è colpita dal gioco sopportante ed errori concentrare delle parti bouring di nitrito.

Poi le coppie nominali specificate nella tavola si applicano, mentre prendendo in considerazione il attuale esaurito (T.I.R.). Più alte velocità su richiesta.



Immagini di invadere il cuscinetto della frizione

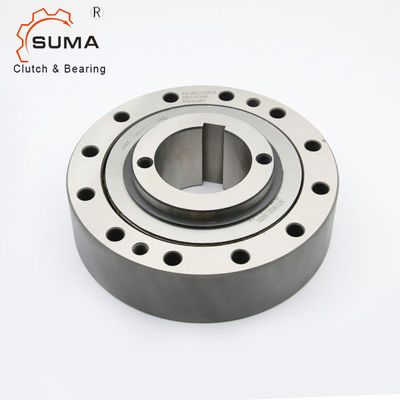

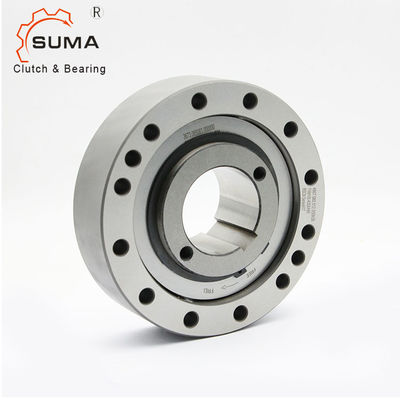

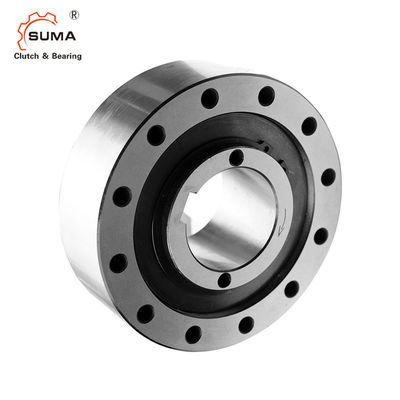

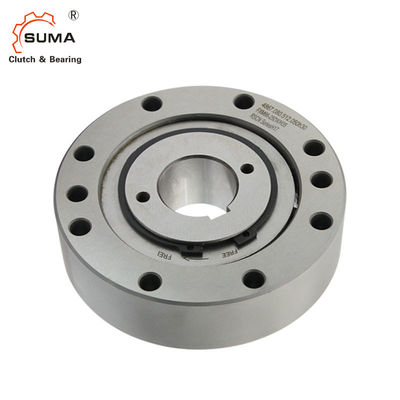

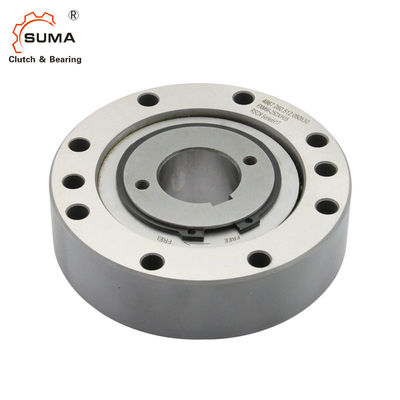

Sprag dello SGS FXM120-50SX/H75 GCr15 togliere invadere il cuscinetto della frizione 1
