Invadere il cuscinetto della frizione
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | BD20 |

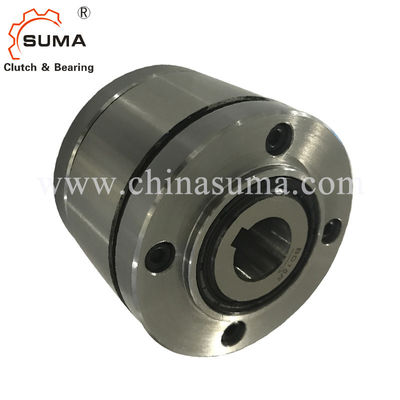

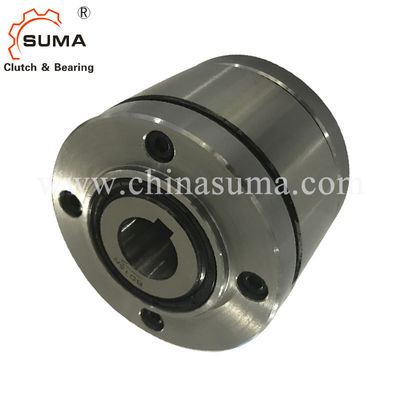

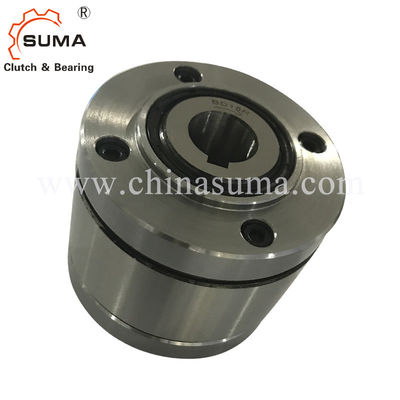

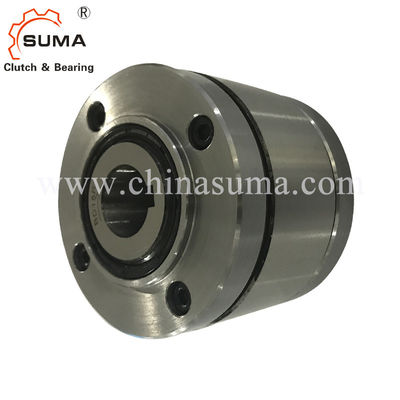

BD20 completi guidano in folle 1700RPM che invade il cuscinetto della frizione
Caratteristiche
Completo guida in folle il BD… X sono sprag sigillato guida in folle con i cuscinetti a sfera ed il decollo X. dello sprag. Sono ripieno petrolio fornito. Il decollo X dello sprag si accerta dell'operazione guidante in folle senza usura quando l'anello interno gira all'alta velocità.
Guida in folle il BD… X sono usati come:
Arresti del ➧
➧ che invade le frizioni
per le applicazioni con l'operazione guidante in folle ad alta velocità e quando usato come frizione invadente con l'operazione movente a bassa velocità.
Coppie nominali fino a 42 500 nanometro.
Fori fino a 150 millimetri.
Dati tecnici
| Oggetto | BD20 |
| Diametro interno. | 20 millimetri |
| Diametro esterno. | 106 millimetri |
| Larghezza | 77 millimetri |
| Coppia di torsione | 420 nanometro |
| Peso | 3,8 chilogrammi |
| Porto | Shanghai; Ningbo |
| Termine di consegna | 10-15 giorni |
| Pacchetto | pacchetto di legno, pacchetto del cartone, ecc |
| Applicazione | Elevatore del trasportatore, del motore elettrico, di secchio, ecc |
Dimensioni e capacità
|
Freew dimensione del tallone |
Tipo |
Nom coppia di torsione di inal |
Decollo dello Sprag a velocità interna min-1 dell'anello |
Velocità massima freew dell'anello talloni funzionamenti min-1 |
L'anello esterno guida min-1 | millimetro |
Foro d dard millimetro |
millimetro | millimetro massimo | B millimetro |
D millimetro |
F millimetro |
G ** | H millimetro |
K millimetro |
L millimetro |
R millimetro |
S millimetro |
T millimetro |
Z ** |
Wei ght |
| Il BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M. 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| Il BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M. 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| Il BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M. 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| Il BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| Il BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M. 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| Il BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| Il BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M. 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| Il BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M. 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| Il BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M. 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| Il BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M. 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata. Vedi la pagina 14 per la determinazione di coppia di torsione di selezione.
Scanalatura secondo BACCANO 6885, pagina 1 • Tolleranza della larghezza JS10 della scanalatura.
* scanalatura secondo BACCANO 6885, pagina 3 • Tolleranza della larghezza JS10 della scanalatura.
** Z = numero dei fori filettati G sul cerchio T. del passo.
Montaggio dell'esempio
Completo guidi in folle il BD 45 SX come frizione di sorpasso sull'estremità dell'asse dell'impulso principale girante ad alta velocità di una macchina tessile. Il dente per catena è collegato ad un azionamento ausiliario. Nell'operazione normale (che guida in folle operazione) le eccedenze interne dell'anello e l'anello esterno è ad una fermata con serrato sul dente per catena. Durante la messa a punto, la macchina è guidata dall'azionamento i-liary aus. lentamente corrente via il comando a catena e guidi in folle che sta funzionando nell'operazione movente. Con l'alta velocità dell'anello interno nel guidar in follee l'operazione, il tipo il decollo X dello sprag è usato; gli sprags funzionano nel guidar in follee l'operazione senza contatto e quindi sono senza usura.
Montaggio
La parte del collegamento del cliente è concentrata sul diametro R ed è serrata sopra al fronte. Il pilota sulle coperture è particolarmente adatto a taching le più piccole e parti più strette (denti per catena, ruote di ingranaggio ecc.). Il cliente deve fornire le viti di fissaggio della lunghezza necessaria per montare il divisorio del collegamento.
La tolleranza dell'asse deve essere iso h6 o j6 e la tolleranza del diametro pilota R della parte del collegamento devono essere iso H7 o J7.
Esempio per ordinare
Guidi in folle la dimensione BD 30, tipo con il decollo X dello sprag
e un foro da 45 millimetri:
• Il BD 30 DX, d = 45 millimetri
