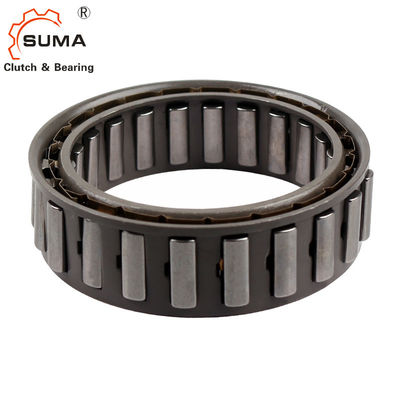

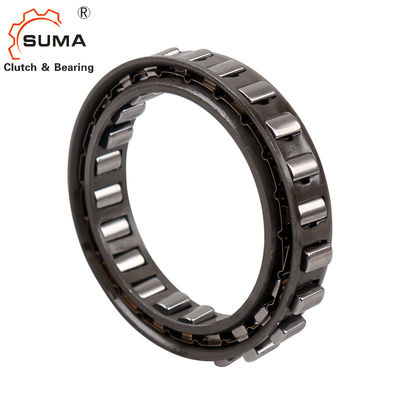

Cuscinetto della frizione di Sprag di modo della centrifuga una di BW-13231 GCr15

Informazioni di base
Luogo di origine: La Cina
Marca: SUMA
Certificazione: ISO SGS
Numero di modello: BW-123231
Quantità di ordine minimo: 1
Prezzo: USD260-USD350 PER PIECE
Imballaggi particolari: Caso di legno
Tempi di consegna: 7-10 giorni
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione: 1000pcs al mese
Nome di prodotto: Frizione di Sprag che sopporta BW-123231 Materiale: Acciaio del cuscinetto Gcr15
Dimensione: 54.765*71.427*15.9mm Capacità di coppia di torsione: 402Nm
Garanzia: 1 anno OEM: Accetti
Tempi di consegna: 3-5 giorni Pacchetto: CONTENITORE DI CARTONE
Evidenziare:

Cuscinetto della frizione di Sprag BW-13231

,

Cuscinetto della frizione di Sprag GCr15

,

Cuscinetto dello Sprag di modo GCr15 uno

Cuscinetto della frizione di Sprag di modo della centrifuga una di BW-13231 GCr15



Decollo X dello Sprag

Interno guida in folle FXN sono forniti del decollo X. dello sprag. Il decollo X dello sprag è usato per gli arresti e frizioni invadere, a condizione che nel guidar in follee l'operazione l'anello interno sta girando all'alta velocità e sta fornendo invadere le frizioni che l'operazione movente è condotta ad a bassa velocità. Nel guidar in follee l'operazione, la forza centrifuga la F C induce lo sprag a togliere dalla pista esterna. In questo stato di funzionamento, guidi in folle gli impianti senza usura, cioè con tempo di impiego illimitato.

Figura 76-2 mostra che guidi in folle con il decollo X dello sprag nel guidar in follee l'operazione. Gli sprags, che sono sostenuti in una gabbia relativa all'anello interno, girano con l'anello interno. La forza la F C di Thecentrifugal che si applica nel centro di gravità S dello sprag gira il coun-terclockwiseand dello sprag riposa contro l'anello di sostegno della gabbia. Ciò provoca la lacuna a fra lo sprag e la pista esterna; guidi in folle gli impianti senza contatto. Se le diminuzioni interne della velocità dell'anello a tal punto che l'effetto della forza centrifuga sullo sprag è di meno che quello della forza FF della molla, lo sprag riposa ancora sull'anello esterno e guidi in folle è pronto a chiudere (figura 76-3). Se usato come frizione invadente, la velocità movente non deve superare 40% della velocità di decollo.



Dimensione e capacità

Tipo Diametro interno dell'asse Diametro esterno dell'asse Larghezza massima Coppia di torsione stimata di resistenza
Di Spazio dello Sprag de Spazio dello Sprag B N.m (kgf-m)
X-133818T 20,345 +0,008 - 0,005 37,008

+0,008

-0,005

10,0 49 (5,0)
X-134939 22,225 - 38,887 ±0.013 10,0 75 (7,6)

BWC-13219A

BW-13252

27,762 - 44,425 -

13,5

19,1

139 (14,2) 233 (23,8)
X-135052 31,881 - 48,548 - 13,5 154 (15,7)
X-135014 X-133399 37,317 - 53,980 -

12,0

15,9

185 (18,9) 309 (31,5)

BW-13161

BWC-13230

38,092 - 54,750 -

13,5

15,9

251 (25,6) 323 (33,0)
X-135005 38,568 - 55,207 - 20,5 422 (43,0)
X-133400 40,485 57,150 - 22,3 534 (54,5)
BW-13244 X-135067 41,275 57,937 -

13,5

17,4

212 (21,6) 343 (35,0)
X-135041 44,450 - 61,112 13,5 226 (23,0)
X-135349 47,325 - 63,987 - 13,5 343 (35,0)
X-135036 47,408 - 64,075 - 22,3 667 (68,0)
X-134398 49,720 - 66,383 - 19,1 667 (68,0)

Cuscinetto della frizione di Sprag di modo della centrifuga una di BW-13231 GCr15 0Cuscinetto della frizione di Sprag di modo della centrifuga una di BW-13231 GCr15 1

Tipo

d

Diametro di Iinside



Diametro esterno





Numeri di

sprags

  Direzione Designazione Parti di Auxitiary

Peso



(g)
X-133818T 15,8 47,5 10 D C 1 T 30
X-134939 17,2 50,1 12 D C 1 T 35
BWC-13219A 21,5 56,9 14 E cc 1 T 60
BW-13252       E c 1 T 90
X-135052 24,6 62,0 16 D c 1 CL 65
X-135014     18 E c 1 CL 65
X-133399 28,9 69,1 18 E c 1   90
BW-13161       E c 1   75
BWC-13230 29,5 70,1 18 D cc 1 T.ST 90
X-135005 30,9 70,7 18 D c 1 CL.ST 110
X-133400 32,4 71,5 18 E c 1   135
BW-13244     14 D c 1 CL.ST 75
X-135067 33,0 72,5 18 D c 1 T 105
X-135041 35,5 76,4 20 E c   EB.CL 100
X-135349 37,9 80,0 22 D c 1   90
X-135036 37,9 80,1 22 E c 1 CL.ST 150
X-134398 39,7 83,0 22 D c 1 CL.ST 135



Tipo Diametro interno dell'asse Diametro esterno dell'asse Larghezza massima Coppia di torsione stimata di resistenza
Di Spazio dello Sprag De Spazio dello Sprag B N.M (kgf.m)
x-135006 54,572 +0.008-0.005 71,211 ±0.013 20,5 799 (81,5)
BW-13231



54,765





71,427



13,5 402 (41,0)
BW-13214 15,9 363 (37,0)
BW-13167 15,9 569 (58,0)
BW-13209



57,760





74,427



13,5 554 (56,5)
BWC-13239B 15,9 711 (72,5)
BW-13238 21,0 1050 (107)
X-133401 59,538 76,200 25,4 1350 (138)
BW-13243



72,217





88,882





13,5 637 (65,0)
BWC-13168 21,0 1510 (154)
BWC-13229 21,6 1325 (135)
BW-13255 26,7 1920 (196)
X-133614C 83,596 ±0.013 102,555 25,4 3040 (310)
X-133402 85,776 104,775 25,4 3090 (315)
BWC-13251



103,231





119,944



15,4 789 (80,5)
BWC-13261 15,4 1580 (161)
X-133639 103,231 122,230 25,4 4410 (450)
X-133403 123,881 142,880 25,4 5740 (585)


Tipo

d

Diametro di Iinside

D

Diametro esterno

D

Numero degli sprags   Direzione Designazione Parti di Auxitiary

Peso

(g)

X-135006 43,6 89,1 24 D C 1 CL.ST 60
BW -13231     20 D C 1 T.ST 95
BW-13214 43,8 89,3 14 D c 1 T.ST 105
BW-13167     22 E c 1   120
BW-13209     26 D c 1 T.ST 105
BWC-13239B 46,2 93,1 26 D cc 1 CL.ST 125
BW-13238     26 E c 1   175
X-133401 47,6 95,3 26 E c 1   220
BW -13243     24 D c 1 CL.ST 120

BWC-13168

BWC-13229

57,7 111

30

30

E

E

cc

cc

1 Eb

210

190

BW -13255     30 D c 1 CL.ST 255
•X-133614C 66,7 128 34 E c 1 CL. 350
X-133402 68,6 131 34 E c 1   350
BWC-13251 BWC-13261 82,5 150

18

36

D

D

cc

cc

1

CL.ST

CL.ST

180

200

X-133639 82,5 153 40 E c 1 CL.ST 410
X-133403 99,1 179 44 E c 1   480



Immagini

Cuscinetto della frizione di Sprag di modo della centrifuga una di BW-13231 GCr15 2

Cuscinetto della frizione di Sprag di modo della centrifuga una di BW-13231 GCr15 3

Cuscinetto della frizione di Sprag di modo della centrifuga una di BW-13231 GCr15 4
