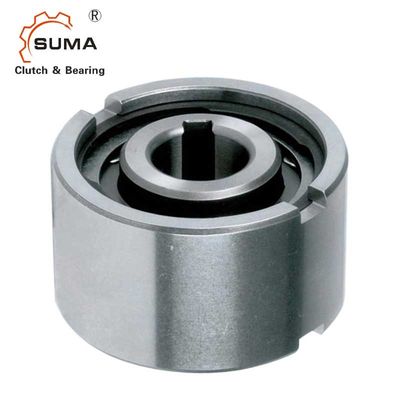

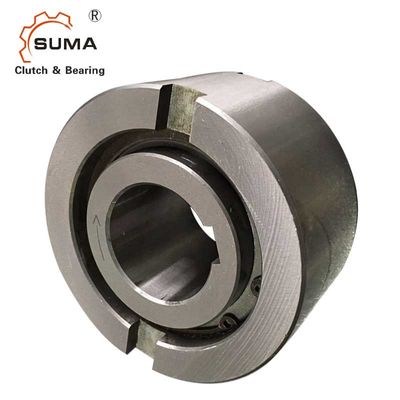

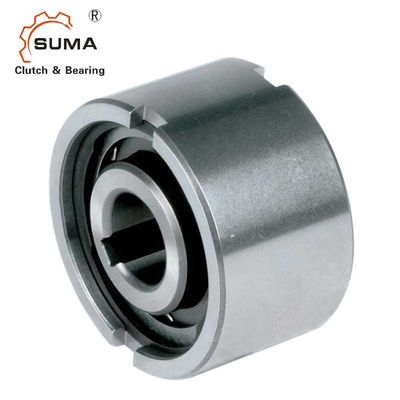

Il N-F 3600RPM guida in folle 36MM uno Sprag di modo per il trasportatore
Caratteristiche
Il tipo N-F è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere assiale
e carichi radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione.
La lubrificazione standard è olio. Il diametro esterno nominale è una dimensione con cuscinetto a sfera standard. Una disposizione tipica è di installare questo tipo accanto ad un cuscinetto con le stesse tolleranze d'abitazione, come indicato alla seguente pagina. La corsa interna è chiusa a chiave all'asse. La corsa esterna ha una tolleranza positiva n6 per dare una stampa ha andato d'accordo un alloggio H7. Le tacche laterali supplementari provvedono alla trasmissione positiva di coppia di torsione.
Se la tolleranza d'abitazione è a K6, l'uso delle tacche non è necessario, ma l'alloggio deve essere tonot abbastanza forte espandersi dopo l'assemblea.
Dimensioni e capacità
Tipo | Dimensione | Invadere le velocità | Peso | ||||||||
N-F | DH7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | il BH11 |
|
[millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3,1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5,4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
NOTE
1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 10 - 13
2) Eccedenze della corsa interna
3) Eccedenze esterne della corsa
