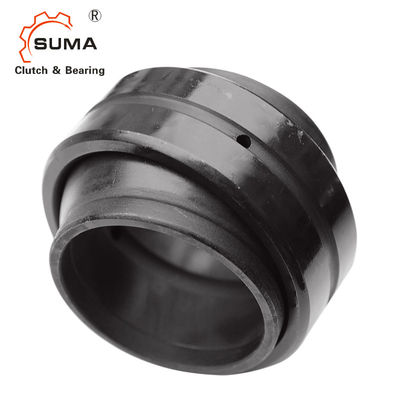

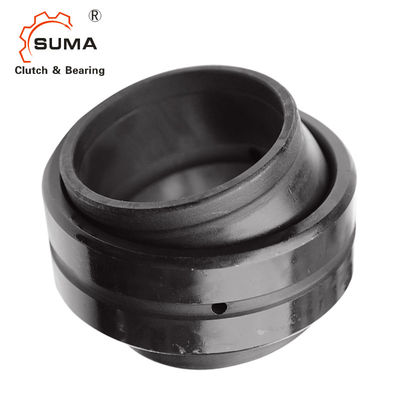

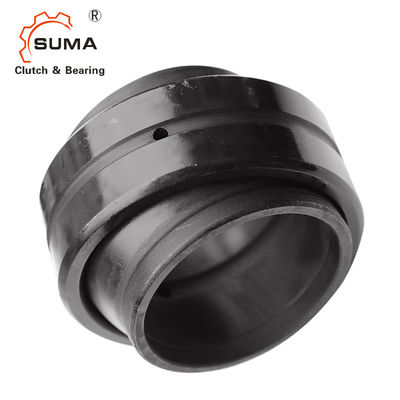

Cuscinetto normale sferico di GEEW35ES
Caratteristiche
Decollo X dello Sprag
Integrato guida in folle FXM sono forniti del decollo X. dello sprag. Il decollo X dello sprag è usato per gli arresti e frizioni invadere, a condizione che nel guidar in follee l'operazione l'anello interno sta girando all'alta velocità e sta fornendo invadere le frizioni che l'operazione movente è condotta ad a bassa velocità. Nel guidar in follee l'operazione, la forza centrifuga FC induce lo sprag a togliere dalla pista esterna. In questo stato di funzionamento, guidi in folle gli impianti senza usura, cioè con tempo di impiego illimitato.

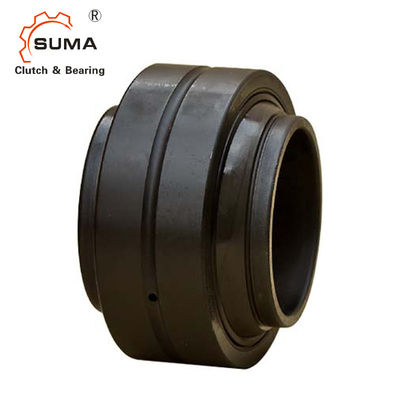

Come serie GE. .ES, ma con le estensioni cilindriche su ogni lato, per sopportare le disposizioni dove gli anelli distanziatori sono normale incorporati su ogni lato dell'anello interno.
Dimensioni e capacità
Cuscinetto Numero |
Dimensioni (millimetri) | KN di valutazioni del carico | Peso ≈kg |
|||||||||
d | D | B | C | d1 | la dk | rs | r1s | a | Dinamico | Elettricità statica | ||
massimo | min | min | ≈ | |||||||||
GEEW12ES | 12 | 22 | 12 | 7 | 15,5 | 18 | 0,3 | 0,3 | 4 | 10 | 53 | 0,022 |
GEEW15ES | 15 | 26 | 15 | 9 | 18,5 | 22 | 0,3 | 0,3 | 5 | 16 | 84 | 0,031 |
GEEW16ES | 16 | 28 | 16 | 9 | 20 | 23 | 0,3 | 0,3 | 4 | 17 | 85 | 0,035 |
GEEW17ES | 17 | 30 | 17 | 10 | 21 | 25 | 0,3 | 0,3 | 7 | 21 | 106 | 0,044 |
GEEW20ES | 20 | 35 | 20 | 12 | 25 | 29 | 0,3 | 0,3 | 4 | 30 | 146 | 0,071 |
GEEW25ES | 25 | 42 | 25 | 16 | 30,5 | 35,5 | 0,6 | 0,6 | 4 | 48 | 240 | 0,131 |
GEEW30ES | 30 | 47 | 30 | 18 | 34 | 40,7 | 0,6 | 0,6 | 4 | 62 | 310 | 0,168 |
GEEW32ES | 32 | 52 | 32 | 18 | 37 | 44 | 0,6 | 1 | 4 | 65 | 328 | 0,182 |
GEEW35ES | 35 | 55 | 35 | 20 | 40 | 47 | 0,6 | 1 | 4 | 79 | 399 | 0,253 |
GEEW40ES | 40 | 62 | 40 | 22 | 46 | 53 | 0,6 | 1 | 4 | 99 | 495 | 0,338 |
GEEW45ES | 45 | 68 | 45 | 25 | 52 | 60 | 0,6 | 1 | 4 | 127 | 637 | 0,481 |
GEEW50ES | 50 | 75 | 50 | 28 | 57 | 66 | 0,6 | 1 | 4 | 156 | 780 | 0,558 |
GEEW60ES | 60 | 90 | 60 | 36 | 68 | 80 | 1 | 1 | 4 | 245 | 1220 | 1,15 |
GEEW63ES | 63 | 95 | 63 | 36 | 71,5 | 83 | 1 | 1 | 4 | 253 | 1260 | 1,25 |
GEEW70ES | 70 | 105 | 70 | 40 | 78 | 92 | 1 | 1 | 4 | 313 | 1560 | 1,71 |
GEEW80ES | 80 | 120 | 80 | 45 | 91 | 105 | 1 | 1 | 4 | 400 | 2000 | 2,39 |
GEEW90ES | 90 | 130 | 90 | 50 | 99 | 115 | 1 | 1 | 4 | 488 | 2440 | 3,21 |
GEEW100ES | 100 | 150 | 100 | 55 | 113 | 130 | 1 | 1 | 4 | 607 | 3030 | 4,79 |
GEEW110ES | 110 | 160 | 110 | 55 | 124 | 140 | 1 | 1 | 4 | 654 | 3270 | 5,78 |
GEEW125ES | 125 | 180 | 125 | 70 | 138 | 160 | 1 | 1 | 4 | 950 | 4750 | 8,49 |
GEEW160ES | 160 | 230 | 160 | 80 | 177 | 200 | 1 | 1 | 4 | 1360 | 6800 | 16,5 |
GEEW200ES | 200 | 290 | 200 | 100 | 221 | 250 | 1,1 | 1,1 | 4 | 2120 | 10600 | 32,1 |
GEEW250ES | 250 | 400 | 250 | 120 | 317 | 350 | 1,1 | 1,1 | 4 | 3750 | 17800 | 99,1 |
GEEW320ES | 320 | 520 | 320 | 160 | 405 | 450 | 1,1 | 1,1 | 4 | 6200 | 30500 | 225 |
