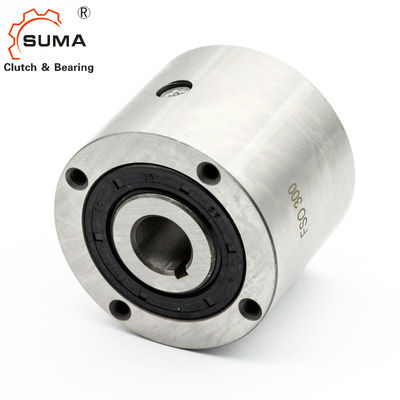

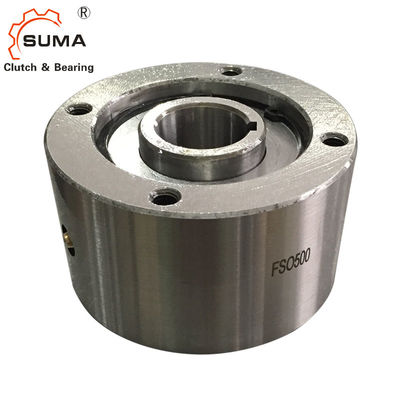

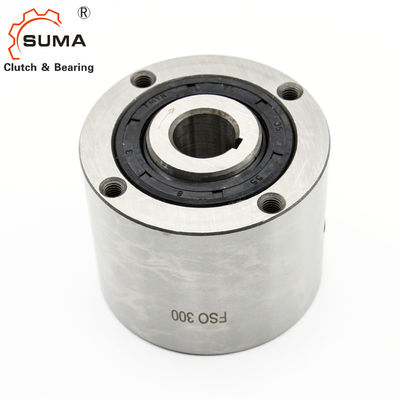

Cuscinetto della frizione della camma di FSO600 HPI600 3105 nanometro

Informazioni di base
Luogo di origine: La Cina
Marca: SUMA
Certificazione: ISO SGS
Numero di modello: FSO600 HPI600
Quantità di ordine minimo: 1
Prezzo: USD180-USD210 PER PIECE
Imballaggi particolari: Contenitore di cartone/scatola di legno
Tempi di consegna: 10-15 giorni
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Nome di prodotto: Frizione della camma che sopporta FSO600 Diametro esterno: 136.525mm
Materiale: Sopportare GCr15 d'acciaio Gamma alesata: 24-57mm
Capacità di coppia di torsione: 3105 nanometro Garanzia: 1 anno
Pacchetto: Contenitore di cartone Spessore: 95.25mm
Evidenziare:

Cuscinetto della frizione della camma GCr15

,

Cuscinetto della frizione della camma di 9660 nanometro

,

Guidi in folle la camma della frizione

Cuscinetto della frizione della camma di FSO600 HPI600 3150 nanometro

Caratteristiche



I tipi FSO, FSO-GR e HPI 300 - 700 sono tipo dello sprag guida in folle autonomo, sigillato e sopportare di sostegno, facendo uso di due cuscinetti a sfera.
Le unità sono petrolio o grasso consegnato lubrificato secondo il tipo.

È una progettazione con il complemento completo dello sprag che dà una coppia di torsione molto alta per un diametro dato. Tutto il sovraccarico è resistito a da uno sprag all'appoggio dello sprag, evitante un'inclinazione dello sprag più.



Lubrificazione





I tipi FSO e HPI sono lubrificati ed utilizzano le guarnizioni standard del labbro dell'asse.

Il tipo FSO-GR è unge lubrificato e può essere fornito di tenute a labirinto libere del contatto.





Il tipo HPI è progettato specialmente per le applicazioni d'indicizzazione ad alta velocità.



Dimensioni e capacità

Cuscinetto della frizione della camma di FSO600 HPI600 3105 nanometro 0

Tipo Dimensione

Coppia di torsione

TKN 1

[Nanometro]

Invadere le velocità

[min-1]

                                     DIMENSIONE (MILLIMETRI) Lubrificante Peso Resistenza di coppia di torsione
FSO FSO-GR HPI

FSO

nmax 2)

FSO-GR

nmax 3)

dH7-bxh

d4)

min-massimo

B

-0,05

C E F G z J K L f FSO FSO. .GR HPI [chilogrammo] TR [Ncm]
300 379 3000/900 3600/900 15-5x5 12… 19 63,5 76,2 60,45 1,6 28,58 66,67 4 M8 13 M6 0,8 7 10 14 1,6 18
400 407 2800/850 3600/850 18-6x6 12… 22 69,85 88,9 68,07 1,6 30 73 4 M8 13 M6 0,8 10 20 20 2,7 27
500 1621 2500/800 3000/800 30-8x7 19… 33 88,9 107,95 85,73 1,6 45 92 4 M8 16 M6 1,5 22 35 35 4,8 31
600 3105 2200/750 2400/750 45-14x9 24… 57 95,25 136,525 92,2 1,6 63,5 120,6 6 M8 16 M6 1,6 52 84 84 8,6 62
700 6900 1600/450 2000/450 60-18x11 48… 82 127 180,975 123,85 1,6 90 158,75 8* M10* 20 M6 1,6 168 280 280 19 156





NOTE



1) Il × massimo 2 T KN di T = «si riferisce alle pagine di selezione 10 - 13
2) corsa interna/raceg esterno
3) corsa interna/tenuta a labirinto esterna della corsa
4) il pollice alesa disponibile a richiesta
5) soltanto per il foro di grande misura
Dimensioni 600 > 50 millimetri
Dimensioni 700 > 75 millimetri
*) 6 fori equidistanti a 60° più 2 supplemento-fori a 180° «si riferiscono al montaggio ed alle istruzioni di manutenzione



Montaggio ed accoppiamento

Cuscinetto della frizione della camma di FSO600 HPI600 3105 nanometro 1

Immagini



Cuscinetto della frizione della camma di FSO600 HPI600 3105 nanometro 2

Cuscinetto della frizione della camma di FSO600 HPI600 3105 nanometro 3



Cuscinetto della frizione della camma di FSO600 HPI600 3105 nanometro 4Cuscinetto della frizione della camma di FSO600 HPI600 3105 nanometro 5

Cuscinetto della frizione della camma di FSO600 HPI600 3105 nanometro 6
