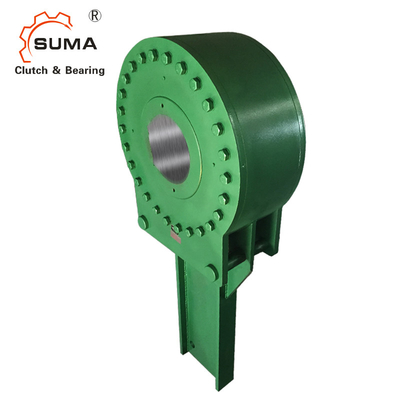

BC90MA Frizione Holdback Backstop con trasmissione ad alta coppia
Dati Tecnici Frizione Holdback Backstop
I dispositivi antiritorno automatici SUMA sono dispositivi di sicurezza costruiti con precisione progettati per proteggere i trasportatori inclinati o gli ascensori verticali dai pericoli della corsa inversa accelerata per gravità.Per garantire una protezione affidabile e la massima durata possibile, è importante osservare le seguenti raccomandazioni per l'installazione, la lubrificazione e la manutenzione dei dispositivi antiretro Marland.Non appena l'unità è stata ricevuta, esaminarla attentamente per eventuali danni durante il trasporto e segnalare immediatamente eventuali rotture scoperte alla società di trasporto.Tutte le etichette ei bollettini allegati all'unità devono essere letti attentamente prima di mettere in funzione l'unità e quindi archiviati per riferimento futuro.
Dimensioni e Capacitàdella frizione antiritorno Holdback
Dimensioni dell'antiretro |
CoppiaNm |
Classificato Coppia libbre piedi |
Numero massimo di giri |
Carica "L" Kg. |
Carica "L" libbre. |
Max.* Alesaggio mm | Max.* Entra. |
Massimo* Alesaggio chiavetta mm |
Max.* Foro chiavetta in. |
Peso della nave Kg. | Peso della nave libbre. |
3MA | 4067 | 3.000 | 300 | 510 | 1.120 | 75 | 2.94 | 20 x 4,9 | .75 x .25 | 46 | 100 |
6MA | 8135 | 6.000 | 250 | 920 | 2.000 | 95 | 3.69 | 25 x 5,4 | .88 x .31 | 69 | 150 |
12MA | 16270 | 12.000 | 210 | 1325 | 2.880 | 115 | 4.50 | 32 x 7,4 | 1,00 x 0,38 | 100 | 220 |
18MA | 24405 | 18.000 | 180 | 1776 | 3.860 | 140 | 5.44 | 36 x 8,4 | 1,25 x 0,44 | 152 | 330 |
Dimensioni dell'antiretro | UN | B | C | D | E | F | G | |||||||
mm | in. | mm | in. | mm | in. | mm | in. | mm | in. | mm | in. | mm | in. | |
3MA | 210 | 8.25 | 143 | 5.62 | 146 | 5.75 | 64 | 2.50 | 76 | 3 | 813 | 32 | 105 | 4.12 |
6MA | 248 | 9.75 | 165 | 6.50 | 169 | 6.62 | 70 | 2.75 | 102 | 4 | 914 | 36 | 124 | 4.87 |
12MA | 292 | 11.50 | 203 | 8.00 | 178 | 7:00 | 83 | 3.25 | 127 | 6 | 1270 | 50 | 146 | 5.75 |
18MA | 343 | 13.50 | 235 | 9.25 | 189 | 7.44 | 92 | 3.62 | 152 | 6 | 1422 | 56 | 168 | 6.6 |
Dimensioni dell'antiretro |
Coppia Nm |
Coppia nominale libbre piedi |
Massimo RPM |
Carica "L" Kg |
Carica "L" libbre. |
Max.* Alesaggio mm | Max.* Entra. | Max.* Foro Sede chiavetta mm |
Massimo* Alesaggio chiavetta in. |
Peso della nave Kg. | Peso della nave libbre. |
27MA | 36607 | 27.000 | 150 | 2259 | 4.910 | 165 | 6.50 | 40 x 9,4 | 1,50 x 0,50 | 207 | 450 |
45MA | 61012 | 45.000 | 135 | 3450 | 7.500 | 180 | 7 | 45 x 10,4 | 1,75 x 0,56 | 276 | 600 |
63MA | 85417 | 63.000 | 120 | 4462 | 9.700 | 205 | 8 | 50 x 11,4 | 2,00 x 0,69 | 381 | 830 |
90mA | 122024 | 90.000 | 105 | 6072 | 13.200 | 235 | 9 | 56 x 12,4 | 2,50 x 0,75 | 520 | 1.130 |
135MA | 183035 | 135.000 | 90 | 8464 | 18.400 | 265 | 10 | 63 x 12,4 | 2,50 x 0,87 | 690 | 1.500 |
180 mA | 244047 | 180.000 | 80 | 10580 | 23.000 | 300 | 11.75 | 70 x 14,4 | 3,00 x 1,00 | 966 | 2.100 |
Dimensioni dell'antiretro | UN | B | C | D | E | F | G | |||||||
mm | in. | mm | in. | mm | in. | mm | in. | mm | in. | mm | in. | mm | in. | |
27MA | 384 | 15.12 | 254 | 10:00 | 222 | 8.75 | 98 | 3.87 | 178 | 7 | 1676 | 66 | 191 | 7.50 |
45MA | 445 | 17.50 | 289 | 11.37 | 235 | 9.25 | 105 | 4.12 | 203 | 8 | 1829 | 72 | 216 | 8.50 |
63MA | 498 | 19.62 | 311 | 12.25 | 244 | 9.62 | 127 | 5.00 | 254 | 10 | 1981 | 78 | 244 | 9.62 |
90mA | 584 | 25.75 | 362 | 14.25 | 276 | 10.87 | 140 | 5.50 | 305 | 12 | 2083 | 82 | 270 | 10.62 |
135MA | 654 | 30.37 | 406 | 16.00 | 314 | 12.37 | 143 | 5.62 | 381 | 15 | 2235 | 88 | 308 | 12.12 |
180 mA | 772 | 34,50 | 419 | 16.50 | 330 | 13.00 | 159 | 6.25 | 457 | 18 | 2388 | 94 | 349 | 13.75 |
Montaggio e accoppiamentodella frizione antiritorno Holdback
Quando il trasportatore decelera e successivamente la camma si ferma, la gabbia a rulli azionata a molla, Illustrazione 1, ha già posizionato i rulli nella zona di contatto.Tutti i rulli sono stati guidati positivamente per impegnarsi uniformemente e mantenere accuratamente le loro posizioni relative per assicurare una distribuzione uniforme del carico.I rulli si impegnano quindi in compressione tra le superfici del piano della camma rettificate di precisione e temprate e il diametro interno dell'anello esterno.Il movimento relativo tra la camma e la pista esterna non è necessario per impegnare i rulli.Quando l'antiretro è nella condizione "impegnata" o "antiretro", la camma, i rulli e la pista esterna sono relativamente stazionari e quindi non soggetti a usura.r se utilizzato all'interno della normale valutazione tabulata.
Montaggio Particolaridella frizione antiritorno Holdback
I dispositivi antiretro Marland sono dotati di un accoppiamento libero tra il foro e l'albero per una facile installazione sul campo.La chiave dovrebbe essere un "drive tight" solo sui lati.Di conseguenza è necessario un metodo di ritenzione dell'albero assiale per tutti i dispositivi antiretro.Il metodo preferito per ottenere ciò è con l'uso di collari fissati che possono essere forniti da Marland su richiesta.
