Frizione dell'arresto del rullo di modo di AV90 AV100 AV110 uno
  • Frizione dell'arresto del rullo di modo di AV90 AV100 AV110 uno

Frizione dell'arresto del rullo di modo di AV90 AV100 AV110 uno

Luogo di origine La CINA
Marca SUMA
Certificazione ISO SGS
Numero di modello AV90
Dettagli del prodotto
Nome di prodotto:
Frizione AV90 dell'arresto
Materiale:
GCr15 che sopporta acciaio
Capacità di coppia di torsione:
2900Nm
Velocità di rotazione:
200rpm
Peso specifico:
8.7KG
Garanzia:
1 anno
Dimensione:
80*190*64mm
OEM:
Accetti
Evidenziare:

Una frizione dell'arresto del rullo di modo

,

Frizione dell'arresto del rullo di modo AV110 uno

,

Cuscinetto dell'arresto AV90

Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Prezzo
USD300-USD340 PER PIECE
Imballaggi particolari
Contenitore di cartone
Tempi di consegna
7-10 giorni
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione
1000pcs al mese
Descrizione di prodotto

Frizione dell'arresto del rullo di modo di AV90 AV100 AV110 uno


Dati tecnici

PECI

SPECIFICAZIONE
Modello AV90
Diametro di foro 90mm
Diametro esterno 260mm
Spessore 90mm
Capacità di coppia di torsione 7125Nm
Invadere velocità 200r/min
Peso 24.5kg
Pacchetto Pacchetto industriale
Termine di consegna 7-10 giorni
Termini di pagamento TT, L/C, D/P, D/A, Western Union, Paypal



Il tipo avoirdupois è un tipo del rullo guida in folle. È autonomo, concentrato dai cuscinetti normali per le velocità di rotazione basse e sigillato facendo uso delle tenute a labirinto metalliche protette dello schermo.



L'unità è consegnata unge lubrificato, pronto ad installare in una posizione orizzontale o verticale. Soprattutto usato come arresto, la capacità di coppia di torsione è alta per un ingombro minimo. Questa progettazione è adatta ad uso negli ambienti difficili. Un bullone, assicurato ad una parte fissa della macchina e di passaggio attraverso la scanalatura nel braccio di coppia di torsione, fornisce la fermata rotazionale.

Lo spazio radiale su questo bullone dovrebbe essere uguale a 1 3% della larghezza di scanalatura.

Il braccio di coppia di torsione ed i cuscinetti non devono essere precompressi. La progettazione del rullo fa il tipo ideale di avoirdupois per le applicazioni d'indicizzazione leggere.


Dimensioni e capacità


Tipo Dimensione TKN1) Invadere velocità   Peso Coppia di torsione di resistenza
Avoirdupois dH7 nimax D D2 L 1 L B F bB11 N E f TR
[millimetro] [Nanometro] [min-1] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [millimetro] [chilogrammo] [Ncm]
20 265 450 83 42 35 12 40 90 15 35 5 0,8 1,3 18
25 265 450 83 42 35 12 40 90 15 35 5 0,8 1,3 18
30 1200 320 118 60 54 15 40 110 15 35 8 1 3,5 130
35 1200 320 118 60 54 15 40 110 15 35 8 1 3,4 130
40 1200 320 118 60 54 15 40 110 15 35 8 1 3,3 130
45 2150 280 155 90 54 20 80 140 18 47 10 1 5,5 240
50 2150 280 155 90 54 20 80 140 18 47 10 1 5,4 240
55 2150 280 155 90 54 20 80 140 18 47 10 1 5,3 240
60 2150 280 155 90 54 20 80 140 18 47 10 1 5,2 240
70 2150 280 155 90 54 20 80 140 18 47 10 1 5 240
80 2900 200 190 110 64 20 80 155 20 40 10 1,5 8,7 360
90* 7125 150 260 160 90 25 120 220 3 24,5 360
100* 7125 150 260 160 90 25 120 220 3 23,5 360
110* 7125 150 260 160 90 25 120 220 3 22,5 360
120* 11000 130 300 180 110 30 140 260 3 42 600



Montaggio dell'esempio

Immagini

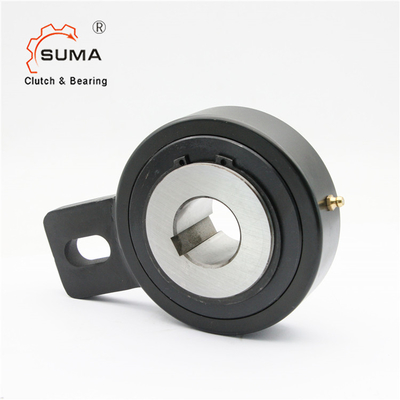

   Frizione dell'arresto del rullo di modo di AV90 AV100 AV110 uno 2

Frizione dell'arresto del rullo di modo di AV90 AV100 AV110 uno 3

Frizione dell'arresto del rullo di modo di AV90 AV100 AV110 uno 4
