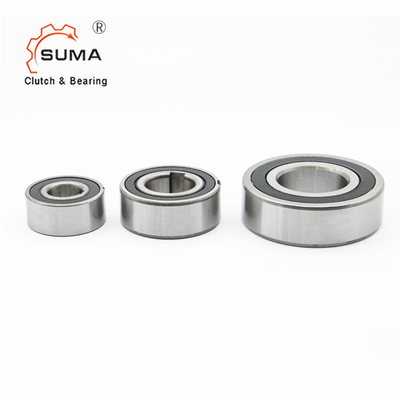

Modo di Holdback uno di CSK6005 CSK6006 CSK6007 CSK6005PP che invade i cuscinetti della frizione
Fearures dei cuscinetti della frizione di modo dello sprag uno
Il modo di CSK uno che sopporta la serie ha una piccola altezza radiale della sezione ed inoltre comunemente è conosciuto come un cuscinetto di un modo o cuscinetto Anti-inverso. I cuscinetti di un modo sono destinati per trasmettere la coppia di torsione fra l'asse e l'alloggio in una direzione e per permettere il moto libero nella direzione opposta.
Le frizioni di CSK sono elementi di macchina in genere speciali:
Quando girare in una direzione, là non è contatto fra gli anelli interni ed esterni, cioè la frizione unidirezionale è libera di girare.
Nel restituire l'altra direzione, gli anelli interni ed esterni sono in contatto vicino e la frizione unidirezionale può trasmettere le alte coppie di torsione.
Oltre al modello di base di CSK, tipo CSK. La P caratterizza una scanalatura sulla corsa interna.
Per questo motivo può essere chiuso a chiave ad un'asse a tolleranza k6. La corsa esterna deve ancora essere premuta in un alloggio rigido alla tolleranza N6.
CSK. .PP caratterizza una scanalatura sia sulla corsa interna che esterna. Le tolleranze di montaggio raccomandate sono h6 sull'asse e H6 in un alloggio rigido. Contattici prego quando la temperatura di funzionamento ambientale o non è all'interno della gamma +5°C a +60°C.
Dimensioni e capacità
Tipo | Dimensione | Sopportare la serie | Sopportare i carichi | Peso | Coppia di torsione di resistenza | |||||
dinamica | statico | |||||||||
CSK (KK) | d | TKN1) | N massima | D | L | C | C0 | TR | ||
[millimetro] | [N.m] | [min-1] | [millimetro] | [millimetro] | [kN] | [kN] | [chilogrammo] | [N.cm] | ||
8 | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |
40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
CSK..2RS | 8 | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
35 | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | ||
40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7,4 | 3,42 | 0,055 | 0,9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7,9 | 3,8 | 0,065 | 1,1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10,7 | 5,46 | 0,1 | 1,3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12,3 | 7,88 | 0,18 | 2,2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17,3 | 11,51 | 0,26 | 4,4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21,73 | 15,82 | 0,415 | 5,8 |
