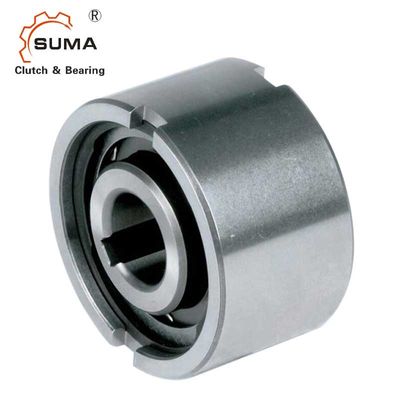

Le serie UF30 30*90*48MM di uF guidano in folle la fabbrica dei cuscinetti di modo della frizione una
Le caratteristiche di guidano in folle i cuscinetti di modo della frizione una
La serie di uF guida in folle non è autocentrante. È necessario quindi da disporre uno o due cuscinetto accanto al guida in folle in moda da potere girare la corsa esterna centralmente alla corsa interna
Le forze di coppia di torsione sono trasmesse dall'asse alla corsa interna per mezzo di una chiave e dalla corsa esterna alla disposizione dei posti a sedere per mezzo di estrattori anteriori.
La tolleranza dell'asse deve essere h6 o j6; le tolleranze per la disposizione dei posti a sedere devono essere H7 o il G7. Quando gli estrattori anteriori non sono usati, la tolleranza di sedili dovrebbe essere K6.
Prima di essere messo sul servizio, guida in folle deve essere lubrificato con i lubrificanti adatti che seguono le istruzioni date alla pagina 12. La lubrificazione a olio è essenziale quando un numero alto delle rotazioni nella persona neutrale è raggiunto.
Le dimensioni e le capacità di guidano in folle i cuscinetti di modo della frizione una
Tipo | Dimensione | Invadere le velocità | Peso | ||||||||
UF | DH7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | il BH11 |
|
[millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3,1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5,4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
NOTE
1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 10 - 13
2) Eccedenze della corsa interna
3) Eccedenze esterne della corsa
Montaggio ed accoppiamento
