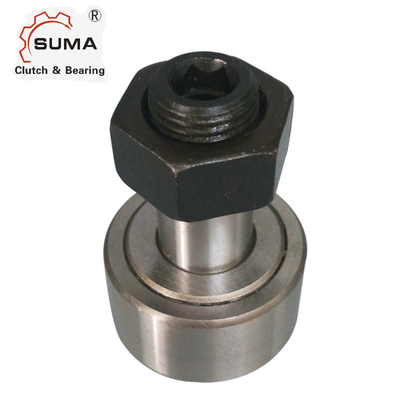

Tipo ingabbiato serie cuscinetti di MCFR del seguicamma con il perno MCFR16 MCFR16SBX
Caratteristiche del tipo seguicamma della gabbia
L'anello esterno del cuscinetto del seguicamma del theMCFR adotta un cuscinetto a rulli cilindrico del complemento completo con una parete esterna spessa dell'anello. Il diametro esterno del rullo ha una forma dell'arco e cilindrica, che può essere destinata per abbinare la superficie della canalizzazione secondo l'applicazione. Con questo anello esterno, i rulli possono rotolare direttamente sulla canalizzazione e possono resistere agli oneri gravosi ed ai carichi di scossa.
Il cuscinetto a rulli della camma consiste del rullo principale, del rullo laterale, della testa dell'asse e del coperchio.
Parametro tecnico del tipo seguicamma della gabbia di MCFR
DISSIGILLATO BRG. NO. (1) |
SIGILLATO BRG. NO. (1) |
RULLO DIA. RD NOM. (2) |
RULLO LARGHEZZA W +0,00 -0,12 |
DIAMETRO DEL PERNO. Deviazione standard NOM. (3) |
PERNO L'GTH. SL NOM. |
CAMICE LUNGHEZZA L NOM. |
PIASTRA LATERALE ESTENSIONE E NOM. |
FILO |
FILO LUNGHEZZA TL Minuto. |
FORO DI OLIO |
|
(HC) NOM. |
(HD) NOM. |
||||||||||
millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7,5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
SERIE | CARATTERISTICHE DELLA COSTRUZIONE |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Complemento completo dei rulli dell'ago Con il collare eccentrico Con il diametro esterno cilindrico Con il foro esagonale Con le guarnizioni Rulli ingabbiati dell'ago Con il collare eccentrico Con il diametro esterno cilindrico Con il foro esagonale Con le guarnizioni Rulli cilindrici del complemento completo Con il collare eccentrico Con il diametro esterno cilindrico |
