Cuscinetto della frizione del rullo
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | US55 AS55 |

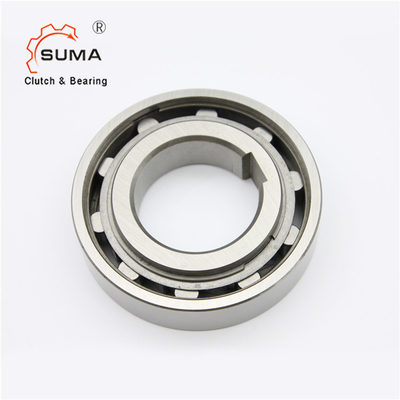

La frizione dell'arresto di serie US55 AS55 degli Stati Uniti guida in folle il cuscinetto a rulli
Caratteristiche
La serie degli Stati Uniti guida in folle non è autocentrante. Quindi è richiesto per disporre uno o due cuscinetto accanto al guida in folle in moda da potere girare la corsa esterna centralmente alla corsa interna.
Gli Stati Uniti guidano in folle hanno cuscinetti a sfera con le stesse dimensioni dei 62. Serie.
Le forze di coppia di torsione sono trasmesse dall'asse alla corsa interna per mezzo di una chiave e dalla corsa esterna alla disposizione dei posti a sedere per mezzo di una misura di interferenza sulla tolleranza r6 del diametro esterno.
La tolleranza dell'asse deve essere h6 o j7; le tolleranze per la disposizione dei posti a sedere devono essere H7 o J6.
Prima di essere messo sul servizio, guida in folle deve essere lubrificato con seguire adatto dei lubrificanti
istruzioni date alla pagina 12. La lubrificazione a olio è essenziale quando un numero alto delle rotazioni nella persona neutrale è raggiunto.
Dimensioni e capacità
| Tipo | Dimensione |
TKN1) |
Invadere le velocità |
Peso
|
Coppia di torsione di resistenza | |||||||
| GLI STATI UNITI (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
| [millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | [Ncm] | |
| 6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 | |
NOTE:
AS6 senza scanalatura. ØD = -0-0,009
Scanalatura AS8-12 a BACCANO 6885,1.
Altre dimensioni a BACCANO 6885,3
1) × massimo 2 T KN di T =
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
Le dimensioni di montaggio sono identiche alla serie 62 dei cuscinetti a sfera
Montaggio dell'esempio
