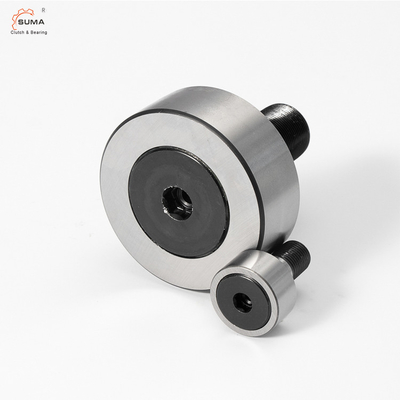

Seguace esterno cilindrico CF24 CF24UU di Ring Slot Type Flat Cam di serie dei CF
Caratteristiche del seguicamma piano
CF di modello, anello esterno cilindrico, tipo della scanalatura di testa piatta
Modello CF-R, anello esterno sferico, tipo della scanalatura di testa piatta
Dimensioni e capacità del seguicamma piano
Perno Diametro
d |
Modello No. |
Dimensioni principali millimetro | ||||||||||||
Diametro esterno
D |
Larghezza esterna dell'anello
C |
Infilato
G |
G1 |
B |
Lunghezza totale B1 |
B2 |
B3 |
C1 |
d1 |
d2 |
rsmin |
Altezza della spalla f (minuto) |
||
5 | CF 5 | 13 | 9 | M5×0.8 | 7,5 | 10 | 23 | 13 | — | 0,5 | 3,1* | — | 0,3 | 9,7 |
6 | CF 6 | 16 | 11 | M6×1 | 8 | 12 | 28 | 16 | — | 0,6 | 4* | — | 0,3 | 11 |
8 | CF 8 | 19 | 11 | M8×1.25 | 10 | 12 | 32 | 20 | — | 0,6 | 4* | — | 0,3 | 13 |
10 | CF 10 | 22 | 12 | M10×1.25 | 12 | 13 | 36 | 23 | — | 0,6 | 4* | — | 0,3 | 15 |
10 | CF 10-1 | 26 | 12 | M10×1.25 | 12 | 13 | 36 | 23 | — | 0,6 | 4* | — | 0,3 | 15 |
12 | CF 12 | 30 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 6 | 0,6 | 6 | 3 | 0,6 | 20 |
12 | CF 12-1 | 32 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 6 | 0,6 | 6 | 3 | 0,6 | 20 |
16 | CF 16 | 35 | 18 | M16×1.5 | 17 | 19,5 | 52 | 32,5 | 8 | 0,8 | 6 | 3 | 0,6 | 24 |
18 | CF 18 | 40 | 20 | M18×1.5 | 19 | 21,5 | 58 | 36,5 | 8 | 0,8 | 6 | 3 | 1 | 26 |
20 | CF 20 | 52 | 24 | M20×1.5 | 21 | 25,5 | 66 | 40,5 | 9 | 0,8 | 8 | 4 | 1 | 36 |
20 | CF 20-1 | 47 | 24 | M20×1.5 | 21 | 25,5 | 66 | 40,5 | 9 | 0,8 | 8 | 4 | 1 | 36 |
24 | CF 24 | 62 | 29 | M24×1.5 | 25 | 30,5 | 80 | 49,5 | 11 | 0,8 | 8 | 4 | 1 | 40 |
24 | CF 24-1 | 72 | 29 | M24×1.5 | 25 | 30,5 | 80 | 49,5 | 11 | 0,8 | 8 | 4 | 1 | 40 |
30 | CF 30 | 80 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
30 | CF 30-1 | 85 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
30 | CF 30-2 | 90 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
Valutazione del carico di base |
Carico consentito massimo F0 kN |
Capacità di carico della pista | Limite di velocità di rotazione * | Massachussets | |||||||
Modello No. |
Con la gabbia | Rulli pieni |
Anello esterno cilindrico
kN |
Anello esterno sferico
kN |
Con la gabbia
min-1 |
Rulli pieni
min-1 |
Con la gabbia g |
Rulli pieni g |
|||
C kN |
C0 kN |
C kN |
C0 kN |
||||||||
CF 5 | 3,14 | 2,77 | — | — | 1,42 | 2,25 | 0,53 | 29000 | — | 10,5 | — |
CF 6 | 3,59 | 3,58 | 6,94 | 8,5 | 2,11 | 3,43 | 1,08 | 25000 | 11000 | 18,5 | 19 |
CF 8 | 4,17 | 4,65 | 8,13 | 11,2 | 4,73 | 4,02 | 1,37 | 20000 | 8700 | 28,5 | 29 |
CF 10 | 5,33 | 6,78 | 9,42 | 14,3 | 5,81 | 4,7 | 1,67 | 17000 | 7200 | 45 | 46 |
CF 10-1 | 5,33 | 6,78 | 9,42 | 14,3 | 5,81 | 5,49 | 2,06 | 17000 | 7200 | 60 | 61 |
CF 12 | 7,87 | 9,79 | 13,4 | 19,8 | 9,37 | 7,06 | 2,45 | 14000 | 5800 | 95 | 97 |
CF 12-1 | 7,87 | 9,79 | 13,4 | 19,8 | 9,37 | 7,45 | 2,74 | 14000 | 5800 | 105 | 107 |
CF 16 | 12 | 18,3 | 20,6 | 37,6 | 17,3 | 11,2 | 3,14 | 10000 | 4500 | 170 | 173 |
CF 18 | 14,7 | 25,2 | 25,2 | 51,3 | 26,1 | 14,4 | 3,72 | 8500 | 3800 | 250 | 255 |
CF 20 | 20,7 | 34,8 | 33,2 | 64,8 | 32,1 | 23,2 | 8,23 | 7000 | 3400 | 460 | 465 |
CF 20-1 | 20,7 | 34,8 | 33,2 | 64,8 | 32,1 | 21 | 7,15 | 7000 | 3400 | 385 | 390 |
CF 24 | 30,6 | 53,2 | 46,7 | 92,9 | 49,5 | 34,2 | 10,5 | 6500 | 2900 | 815 | 820 |
CF 24-1 | 30,6 | 53,2 | 46,7 | 92,9 | 49,5 | 39,8 | 12,9 | 6500 | 2900 | 1140 | 1140 |
CF 30 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 52,6 | 14,9 | 5000 | 2300 | 1870 | 1870 |
CF 30-1 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 56 | 16,1 | 5000 | 2300 | 2030 | 2030 |
CF 30-2 | 45,4 | 87,6 | 67,6 | 145 | 73,7 | 59,3 | 17,3 | 5000 | 2300 | 2220 | 2220 |
