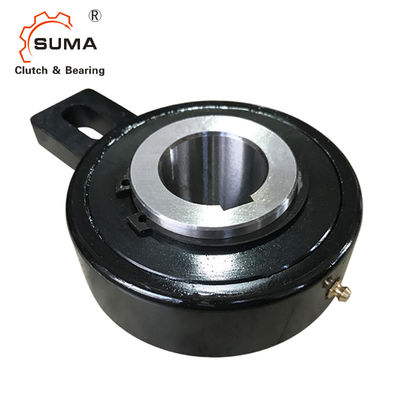

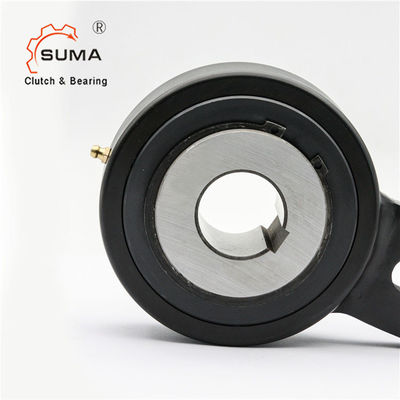

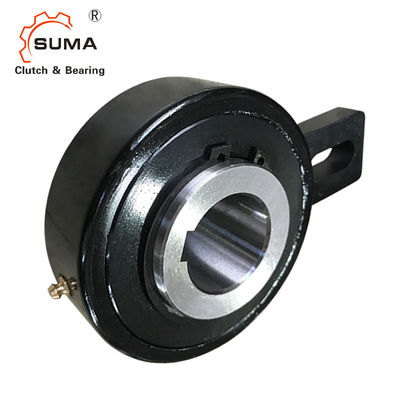

Frizione dell'arresto dell'elevatore di secchio di AV30 AV35 AV40 che sopporta un modo
Caratteristiche
Il tipo avoirdupois è un tipo del rullo guida in folle. È autonomo, concentrato dai cuscinetti normali per le velocità di rotazione basse e sigillato facendo uso delle tenute a labirinto metalliche protette dello schermo.
L'unità è consegnata unge lubrificato, pronto ad installare in una posizione orizzontale o verticale.
Soprattutto usato come arresto, la capacità di coppia di torsione è alta per un ingombro minimo.
Il braccio di coppia di torsione ed i cuscinetti non devono essere precompressi. La progettazione del rullo fa il tipo ideale di avoirdupois per le applicazioni d'indicizzazione leggere.
Dati tecnici
PECI
SPECIFICAZIONE | |
Modello | AV30/AV35/AV40 |
Diametro di foro | 30MM/35MM/40MM |
Diametro esterno | 118mm |
Spessore | 54mm |
Capacità di coppia di torsione | 1200Nm |
Invadere velocità | 320r/min |
Peso | 3.5kg |
Pacchetto | Pacchetto industriale |
Termine di consegna | 7-10 giorni |
Termini di pagamento | TT, L/C, D/P, D/A, Western Union, Paypal |
Dimensioni e capacità
Tipo | Dimensione | TKN1) | Invadere velocità | Peso | Coppia di torsione di resistenza | ||||||||||
Avoirdupois | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[millimetro] | [Nanometro] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
