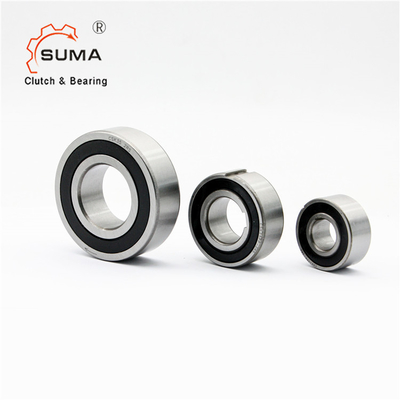

Cuscinetti della frizione di modo di CSK40 CSK40P CSK40PP CSK40-2RS uno
Fearures
I tipi CSK e CSK… 2RS sono tipo dello sprag guida in folle integrato in 62. cuscinetti a sfera di serie (eccetto la dimensione 40).
Sono sopportare di sostegno, hanno consegnato il grasso lubrificato e protettivo da polvere di più di 0,3 millimetri.

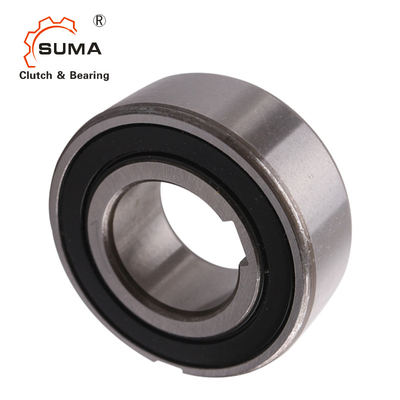

Oltre al modello di base di CSK, tipo CSK. La P caratterizza una scanalatura sulla corsa interna.
Per questo motivo può essere chiuso a chiave ad un'asse a tolleranza k6. La corsa esterna deve ancora essere premuta in un alloggio rigido alla tolleranza N6.

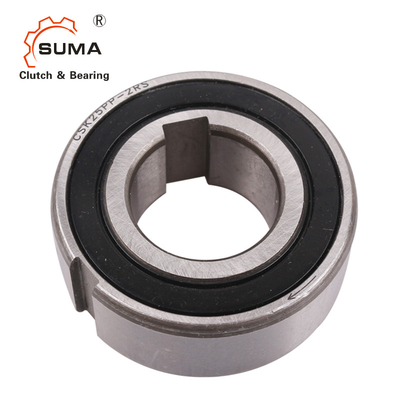

CSK. .PP caratterizza una scanalatura sia sulla corsa interna che esterna.
Le tolleranze di montaggio raccomandate sono h6 sull'asse e H6 in un alloggio rigido.
Contattici prego quando la temperatura di funzionamento ambientale o non è all'interno della gamma +5°C a +60°C.
Dimensioni e capacità
Tipo | Dimensione | Sopportare la serie | DIMENSIONE | Sopportare i carichi | Peso | Coppia di torsione di resistenza | ||||||
dinamica | statico | |||||||||||
CSK. P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
[millimetro] | [Nanometro] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [kN] | [kN] | [chilogrammo] | [Ncm] | ||
12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |||
CSK. .PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7,4 | 3,42 | 0,06 | 0,9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7,9 | 3,8 | 0,07 | 1,1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1,5 | 9,4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11,7 | 6,45 | 0,21 | 4,4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2,5 | 12,6 | 7,28 | 0,3 | 5,8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15,54 | 12,25 | 0,5 | 7 | |
CSK. P-2RS | 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 |
