un cuscinetto a rulli dell'ago di modo
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | HFL3530 |

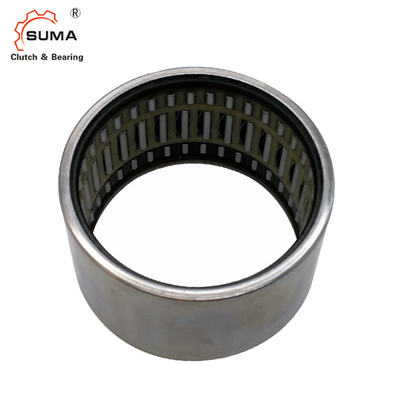

Tazza tirata di HFL3530 35*42*30mm che sopporta una frizione dell'ago di modo
Dati tecnici
Cuscinetto a rulli tirato dell'ago della tazza - frizione del rullo con il meccanismo del supporto,
Può trasmettere la coppia di torsione in soltanto una direzione, con alta accuratezza della serratura.
Elementi di rotolamento di uso della frizione dell'ago di modo del FLU uno per mantenere una separazione fra le parti mobili per ridurre attrito rotazionale ed i carichi radiali di sostegno.
Malgrado avere una piccola sezione trasversale, il cuscinetto ancora ha un'alta capacità portante, i cuscinetti a rulli di ago sono forniti di rulli sottili e lunghi (il diametro D≤5mm, L/D≥2.5, L del rullo è la lunghezza del rullo), in modo dalla struttura radiale è compatta e la sua capacità interna di carico e del diametro è la stessa di quelle di altri tipi di cuscinetti ed il diametro esterno è il più piccolo.
| Canalizzazione Ring Shape | Una frizione di modo | Direzione del carico | Parte radiale |
|---|---|---|---|
| Identificazione. (Ø) | 35 | O.D. (Ø) | 42 |
| Larghezza (millimetri) | 30 | Precisione (JIS) | Grado 0 |
| Specifiche | Norma | Coppia di torsione permissibile (nanometro) | 121 |
| Velocità ammissibile nel caso in cui l'asse sia girata | 3900 | Velocità di rotazione permissibile quando Ring Rotates esterno | 3900 |
Dimensioni e capacità
|
Asse Diametro. |
Designazione della frizione | Massachussets |
Borndary Dimensioni |
Coppia di torsione | Velocità di limitazione |
Carico di base Valutazioni |
|||||
| Fw | D | C | Asse | Anello esterno | C | Co | |||||
| Min-1 | Min-1 |
KN | |||||||||
| millimetro | Primavere di plastica | Primavere d'acciaio | g | millimetro | Nanometro | RPM | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |

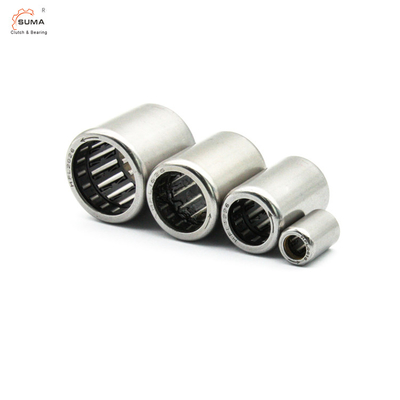

Immagini
