Cuscinetto della frizione del rullo
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | ASK60 |

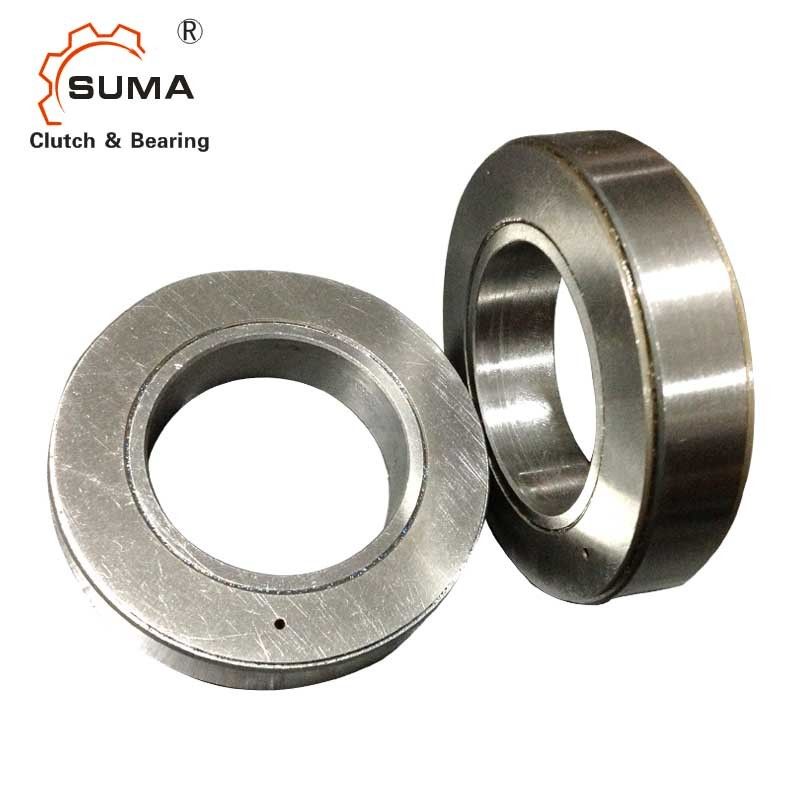

ASK60 60*95*18MM un modo guidano in folle sopportare invadendo la frizione dell'arresto
Caratteristiche
Il tipo CHIEDE è un tipo del rullo guida in folle sopportare di sostegno da due file dei cuscinetti a rulli. È un'unità protetta della polvere autonoma, ha consegnato il grasso lubrificato. Le dimensioni nominali dell'esterno sono le stesse come cuscinetto 60.series.
La trasmissione di coppia di torsione deve essere assicurata da una misura di stampa sia sulla corsa interna che esterna. A causa di questa misura di stampa, lo spazio radiale standard è C4. Le tolleranze di interferenza sono sul guidano in folle le dimensioni, permettendo un montaggio diretto in serie standard 60.
Sopportare posizione: La tolleranza dell'asse dovrebbe essere h6 o j6 la corsa esterna dovrebbe essere premuto in un alloggio rigido alla tolleranza K6. Le capacità di carico sopportanti radiali si arrendono la tavola. Il tipo CHIEDE guida in folle non può accettare il carico assiale. Nei casi di tali carichi, i cuscinetti assiali devono essere forniti.
Dati tecnici
| Modello | ASK60 |
| Materail | GCr15 |
| Diametro interno | 60mm |
| Diametro esterno | 95mm |
| Spessore | 18mm |
| Capacità di coppia di torsione | 250Nm |
| Coppia di torsione di resistenza | 25Ncm |
| Velocità invadente massima | 1800r/min |
| Applicazione | Arresto, invadente |
| Pacchetto | pacchetto del cartone/pacchetto di legno |
| Termine di consegna | 5-7 giorni |
| Termini di pagamento | TT, L/C, D/P, D/A, Western Union, Paypal |
Dimensioni e capacità
| Tipo | Dimensione | Sopportare la serie | TKN 1) | nmax | Diametro esterno | Altezza | Sopportare i carichi | Peso | Coppia di torsione di resistenza | |
| Dinamico | statico | |||||||||
| CHIEDA | DP6 (millimetro) |
(Nanometro) |
(min-1) |
D (millimetro) |
L (millimetro) |
C (kN) |
C0 (kN) |
(chilogrammo) | TR (Ncm) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20,6 | 0,25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19,6 | 23,5 | 0,34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25,3 | 35,1 | 0,5 | 25 | |
NOTE
1) Tmax = 2 × TKN
» Riferisca alle pagine di selezione 10 - 13
» Riferisca al montaggio ed alle pagine 16 - 19 delle istruzioni di manutenzione
Montaggio dell'esempio
