Cuscinetto della frizione della camma
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | FSO400 HPI400 |

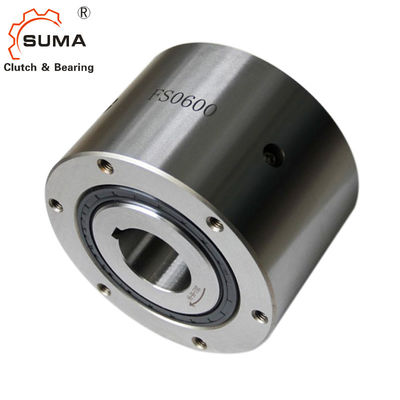

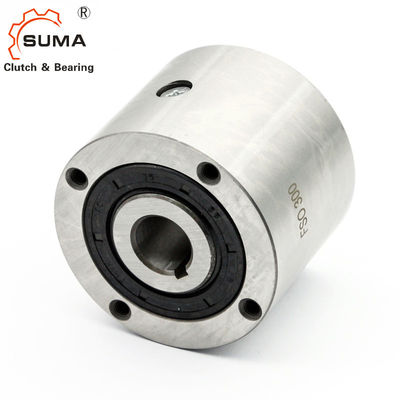

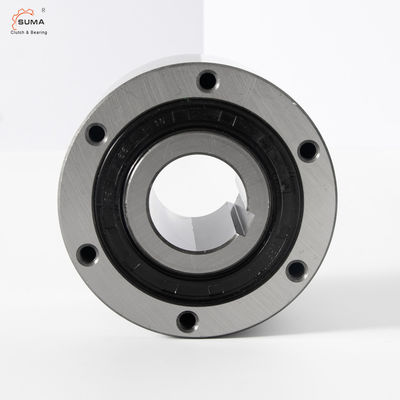

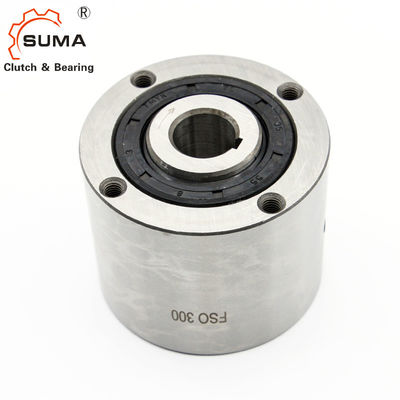

L'arresto di FSO400 HPI400 guida in folle i cuscinetti di una di modo frizione della camma
Caratteristiche
I tipi FSO, FSO-GR e HPI 300 - 700 sono tipo dello sprag guida in folle autonomo, sigillato e sopportare di sostegno, facendo uso di due cuscinetti a sfera.
Lubrificazione
I tipi FSO e HPI sono lubrificati ed utilizzano le guarnizioni standard del labbro dell'asse.
Il tipo FSO-GR è unge lubrificato e può essere fornito di tenute a labirinto libere del contatto.
Il tipo HPI è progettato specialmente per le applicazioni d'indicizzazione ad alta velocità.
Dimensioni e capacità
| Tipo | Dimensione |
Coppia di torsione TKN 1 [Nanometro] |
Invadere le velocità [min-1] |
DIMENSIONE (MILLIMETRI) | Lubrificante | Peso | Resistenza di coppia di torsione | |||||||||||||||
| FSO FSO-GR HPI |
FSO nmax 2) |
FSO-GR nmax 3) |
dH7-bxh |
d4) min-massimo |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO. .GR | HPI | [chilogrammo] | TR [Ncm] | |||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69,85 | 88,9 | 68,07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4,8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95,25 | 136,525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8,6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123,85 | 1,6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 | |
NOTE
1) Il × massimo 2 T KN di T = «si riferisce alle pagine di selezione 10 - 13
2) corsa interna/raceg esterno
3) corsa interna/tenuta a labirinto esterna della corsa
4) il pollice alesa disponibile a richiesta
5) soltanto per il foro di grande misura
Dimensioni 600 > 50 millimetri
Dimensioni 700 > 75 millimetri
*) 6 fori equidistanti a 60° più 2 supplemento-fori a 180° «si riferiscono al montaggio ed alle istruzioni di manutenzione
Montaggio ed accoppiamento
