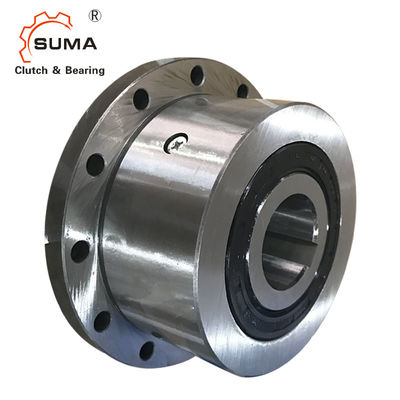

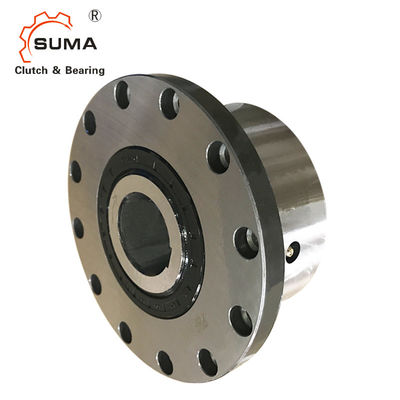

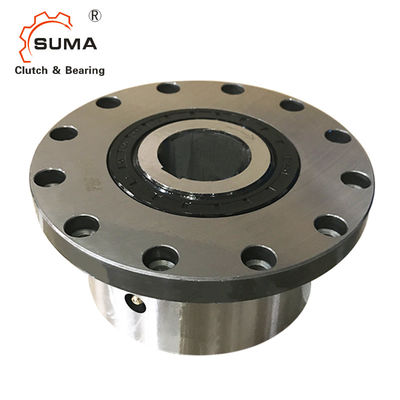

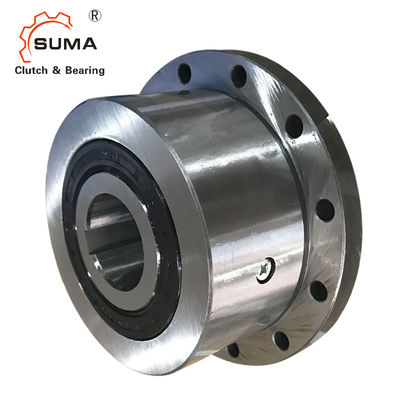

FBF127 arresto di modo della flangia uno che invade frizione
Caratteristiche
Guida in folle FBF sono usati come:
Arresti del ➧
➧ che invade le frizioni
L'indirizzamento del ➧ guida in folle
Oltre al di tipo corrente, altri quattro tipi sono disponibili per tempo di impiego esteso ed accuratezza di indicizzazione.
Coppie nominali fino a 160 000 nanometro. Fori fino a 300 millimetri. Molti fori standard sono disponibili.
Completo guida in folle FBF con la flangia di supporto sono sprag sigillato guida in folle con i cuscinetti a sfera. Sono ripieno petrolio e pronto per l'istallazione forniti.
Dimensioni e capacità
Guidi in folle la dimensione | Tipo | MN della coppia nominale | Max. Overruns Velocità min-1 |
Tipo | MN della coppia nominale | Max. Overruns Velocità min-1 |
Tipo | MN della coppia nominale | Velocità di decollo dello Sprag min-1 |
Max. Speed | |||
Nanometro | Interno anello |
Esterno anello |
Nanometro | Interno anello |
Esterno anello |
Nanometro | interno anello |
Interno anello |
Anello esterno | ||||
FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | |||||
FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | |||||
FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | |||||
FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 |
FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 |
FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 |
FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 |
FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 |
FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 |
FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 |
FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 |
FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 |
FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | |||||
FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Guidi in folle la dimensione | millimetro | millimetro | Foro standard | millimetro massimo | millimetro |
D millimetro |
F millimetro |
G ** | L millimetro |
N millimetro |
T millimetro |
Z ** | Peso chilogrammo | ||
millimetro | millimetro | millimetro | |||||||||||||
FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M. 5 | 50 | 10 | 72 | 3 | 1,1 | |||
FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M. 5 | 52 | 11 | 78 | 3 | 1,3 | |||
FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M. 5 | 48 | 11 | 85 | 8 | 1,5 |
FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M. 6 | 50 | 12 | 104 | 8 | 2,3 | ||
FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M. 6 | 65 | 12 | 114 | 12 | 3,2 | |
FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M. 8 | 74 | 14 | 142 | 12 | 5,8 | |
FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M. 10 | 75 | 16 | 155 | 8 | 7,0 | |
FBF107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M. 10 | 90 | 18 | 192 | 10 | 12,6 | |
FBF127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M. 12 | 112 | 20 | 225 | 12 | 21,4 | |
FBF140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M. 16 | 150 | 22 | 280 | 12 | 46,0 | |
FBF200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M. 16 | 160 | 25 | 335 | 16 | 68,0 | |||
FBF270 | 140 | 150 | 490 | 400 | 6,0 | M. 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
FBF340 | 180 | 240 | 615 | 500 | 7,5 | M. 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
FBF440 | 220 | 300 | 775 | 630 | 7,5 | M. 30 | 315 | 50 | 710 | 18 | 564,0 |
