Cuscinetto della pompa della frizione dell'arresto di modo di FXN76-25/115 5000RPM uno

Luogo di origine La Cina
Marca SUMA
Certificazione ISO SGS
Numero di modello FXN76-25/115
Dettagli del prodotto
Nome di prodotto:
Frizione di Sprag che sopporta FXN76-25/115
Funzione:
Invadere/Backstopping
Materiale:
Sopportare GCr15 d'acciaio
Gamma alesata:
45-60mm
Coppia di torsione:
1200Nm
Velocità di rotazione:
5000RPM
Diametro esterno.:
115mm
OEM:
accetti
Garanzia:
1 anno
Evidenziare:

Cuscinetto della frizione di modo FXN76-25/115 uno

,

5000RPM un cuscinetto della frizione di modo

,

Cuscinetto della frizione di Sprag 5000RPM

Termini di trasporto & di pagamento
Quantità di ordine minimo
1 PC
Prezzo
USD150-USD190 PER PIECE
Imballaggi particolari
Contenitore di cartone/scatola di legno
Tempi di consegna
10-15 giorni
Termini di pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione
2000 pc al mese
Descrizione di prodotto

FXN76-25/115 5000RPM che invade Spped un cuscinetto della pompa della frizione dell'arresto di modo



Caratteristica dei cuscinetti della pompa dell'arresto di FXN



Guida in folle FXN sono usati come:

Arresti

Invadere le frizioni

Interno guida in folle FXN sono senza supporto di cuscinetto. L'allineamento concentrico dell'anello interno ed esterno deve essere fornito dal cliente.
L'ammissibile esaurito (T.I.R.) deve essere osservato. La coppia di torsione è trasmessa sull'anello esterno dalla misura di stampa.

Per trasmettere lo speci- di coppie di torsione fied nella tavola, l'anello esterno deve essere accomodato in un alloggio con un diametro esterno K. L'alloggio è fatto di ghisa d'acciaio o grigio nella qualità minima GG-20. Nel usando altri materiali d'abitazione o più piccoli diametri esterni, vi invitiamo a contattarci per quanto riguarda la coppia di torsione ereditaria.

La tolleranza del foro d'abitazione è specificata nella tavola nell'ambito della dimensione D.

La tolleranza dell'asse deve essere iso h6 o j6.



Dimensione e capacità della frizione dell'arresto di FXN che sopporta per la POMPA




Guidi in folle la dimensione

Coppia di torsione

Nanometro

Eccedenza interna dell'anello Norma alesata di d massimo.

B

millimetro

D

millimetro

F

millimetro

J

millimetro

K minuto millimetro

L

millimetro

Peso

chilogrammo

millimetro millimetro millimetro millimetro millimetro millimetro millimetro
FXN31 - 17/60 110 5000 20*           20* 25 60 P6 55 31 85 24 0,3
FXN31 - 17/62 110 5000 20*           20* 25 62 P6 55 31 85 24 0,4
FXN38 - 17/70 180 5000 25*           25* 25 70 P6 62 38 90 24 0,4
FXN46 - 25/80 460 5000 25           30 35 80 P6 70 46 95 35 0,8
FXN51 - 25/85 560 5000 25 30 35       36 35 85 P6 75 51 105 35 0,8
FXN56 - 25/90 660 5000 35           40 35 90 P6 80 56 110 35 0,9
FXN61 - 19/95 520 5000 30 35 40       45* 26 95 P6 85 61 120 25 0,8
FXN61 - 19/106 520 5000 30 35 40       45* 25 106H7 85 61 120 25 1,2
FXN66 - 25/100 950 5000 35 40 45       48* 30 100P6 90 66 132 35 1,1
FXN66 - 25/110 950 5000 35 40 45       48* 40 110 P6 90 66 132 35 1,8
FXN76 - 25/115 1200 5000 45 55         60* 40 115 P6 100 76 140 35 1,7
FXN76 - 25/120 1200 5000 45 55         60* 32 120 J6 100 76 140 35 1,8
FXN86 - 25/125 1600 5000 40 45 50 60 65   70* 40 125P6 110 86 150 40 2,3
FXN86 - 25/130 1600 5000 40 45 50 60 65   70* 40 130P6 110 86 150 40 2,6
FXN 101 -25/140 2100 5000 55 70         75 45 140P6 125 101 175 50 3,1
FXN 101 - 25/149 2100 5000 70           75 62 149H6 125 101 175 62 4,2
FXN 101 - 25/150 2100 5000 55 70         75 45 150P6 125 101 175 50 3,6
FXN 85 - 40/140 2500 6000 45 50 60 65     65 45 140P6 125 85 175 60 3,2
FXN 85 - 40/150 2500 6000 45 50 60 65     65 45 150P6 125 85 175 60 4,2
FXN 100 - 40/160 3700 4500 45 50 55 60 70 75 75 50 160P6 140 100 190 60 5,1
FXN 105 - 50/165 5200 4500 80           80 62 165P6 145 105 195 62 5,8
FXN 120 - 50/198 7700 4000 60 65 70 75 80 95 95 70 198H6 160 120 210 70 8,6
FXN 140 - 50/215 10100 3000 65 90 100 110     110 69 215J6 180 140 245 70 14,0
FXN 170 - 63/258 20500 2700 70 85 100 120     130 80 258H6 210 170 290 80 21,0


La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata.



Note:

1. × massimo 2 T KN di T =

2. Eccedenze della corsa interna

3. Eccedenze esterne della corsa
Scanalatura a BACCANO 6885,1

Scanalatura secondo BACCANO 6885, pagina 1 • Tolleranza della larghezza JS10 della scanalatura.

* scanalatura secondo BACCANO 6885, pagina 3 • Tolleranza della larghezza JS10 della scanalatura.

Montaggio dell'esempio

Cuscinetto della pompa della frizione dell'arresto di modo di FXN76-25/115 5000RPM uno 1



Lubrificazione
Alle velocità al di sopra della velocità di decollo dello sprag, nessuna lubrificazione speciale è richiesta; guidi in folle le funzioni senza manutenzione. Nel funzionare sotto la velocità di decollo dello sprag, una lubrificazione a olio del di qualità definita deve essere fornita.

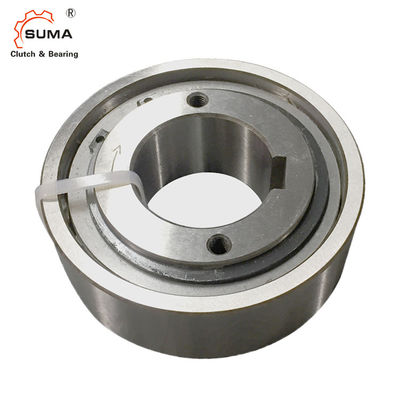

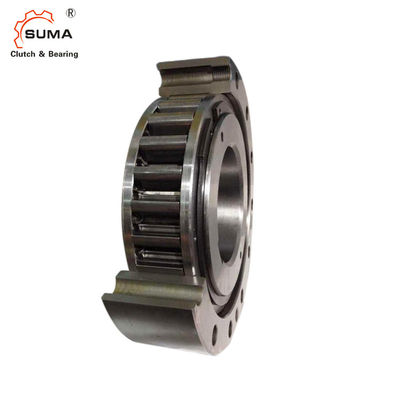

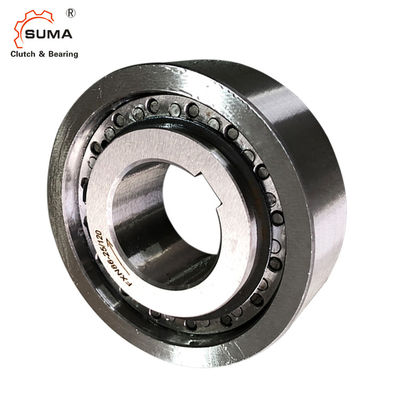

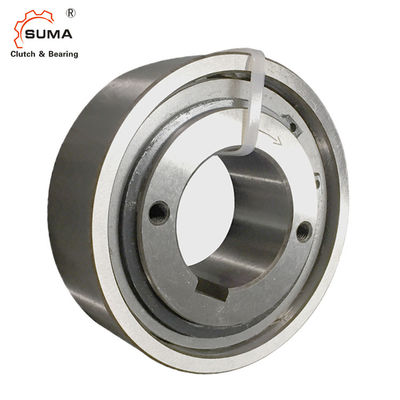

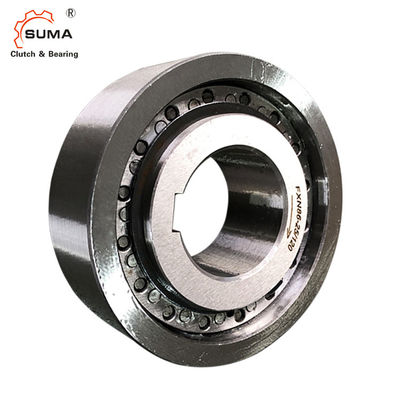

Immagine





Cuscinetto della pompa della frizione dell'arresto di modo di FXN76-25/115 5000RPM uno 2
