Sprag di spessore di DC5776A-N 25.4MM che invade i cuscinetti unidirezionali della frizione
Breve introduzione dello Sprag di CC che invade frizione
Il tipo CC è un tipo dello sprag guida in folle la gabbia senza corse interne o esterne. Deve essere installato in una progettazione che fornisce le corse, il supporto di cuscinetto per i carichi assiali e radiali, la lubrificazione e la sigillatura. Il tipo versione-n di CC accetta tutti i tipi di lubrificanti attualmente utilizzati nel equipement del trasporto di energia.
Dimensioni e capacità dello Sprag di CC che invadono frizione
Dimensione
|
TKN1) |
Invadere le velocità |
Spazio dello Sprag
|
NO. delle clip
|
No. degli sprags |
Peso | ||||||
nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
[Nanometro] | [min-1] | [min -1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | |||
DC2222G-N | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
DC2776-N | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13,5 | 58 | 18 | – | 14 | 0,055 |
DC3034-N | 124 | 6300 | 3100 | 30,34 | 47 | 8.33±0.075 | 13,5 | 62 | 20 | – | 14 | 0,06 |
DC3175 (3C) - N | 159 | 6000 | 3000 | 31,75 | 48,41 | 8.33±0.075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
DC3809A-N | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127 (3C) - N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972 (4C) - N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
DC5476A-N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
DC5476A (4C) - N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) - N | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) - N | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25,4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74,42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221 (5C) - N | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
DC7221B-N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B (5C) - N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) - N | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25,4 | 124 | 53 | 5 | 34 | 0,28 |
DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100,000 | 8.33±0.1 | 25,4 | 132 | 55 | – | 34 | 0,27 |
DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
*-N di DC10323A (5C) | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25,4 | 184 | 80 | – | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9.50±0.1 | 25,4 | 186 | 80 | 11 | 44 | 0,4 |
NOTE
1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 12 - 19
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
*) la flangia concentrante della gabbia interna è sull'opposto
lato
**) Estensione di tolleranza a ± 0.013 ammissibile
Montaggio dell'esempio

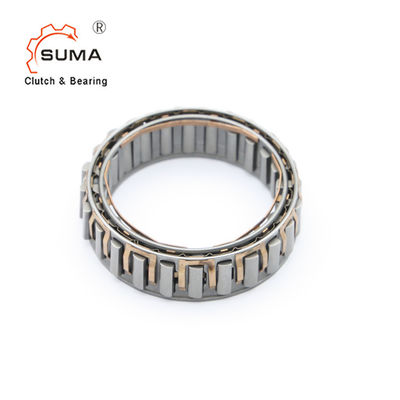

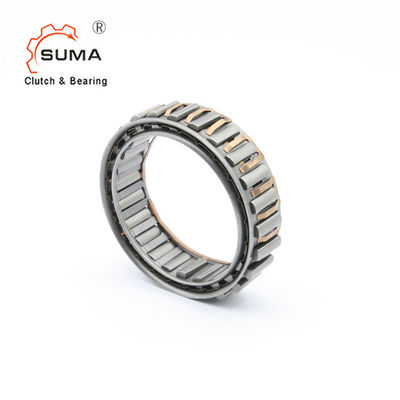

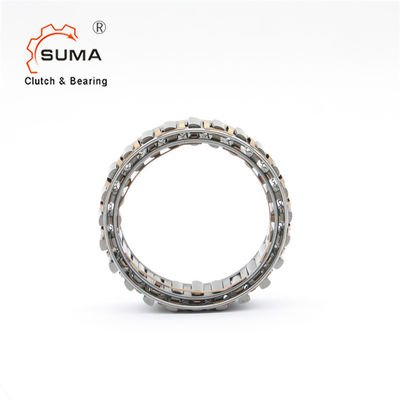

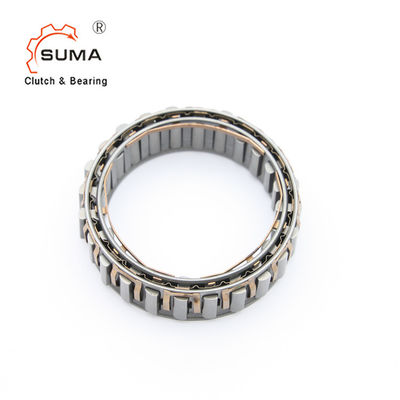

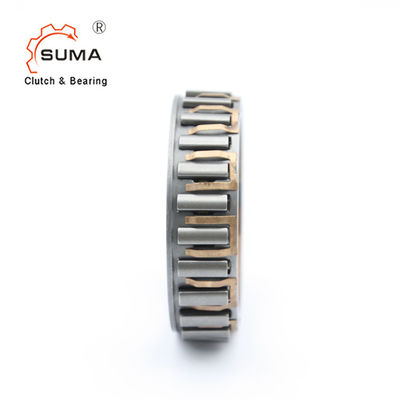

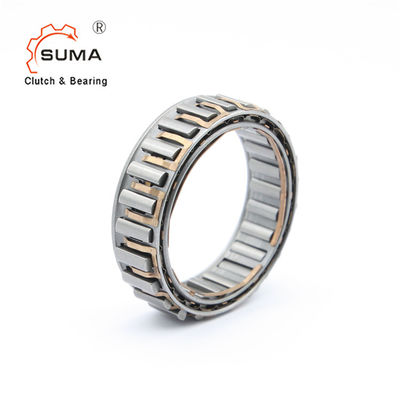

Immagini dello Sprag di CC che invadono frizione
