Cuscinetto della frizione di Sprag
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | FPD448Z |

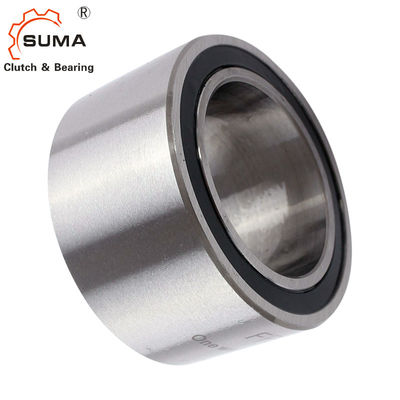

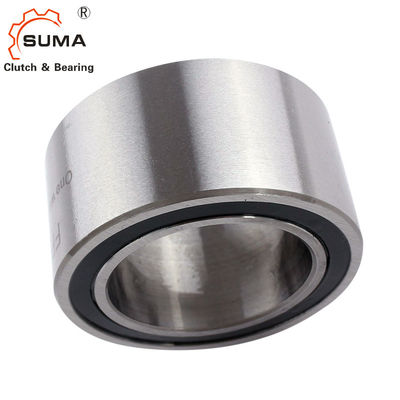

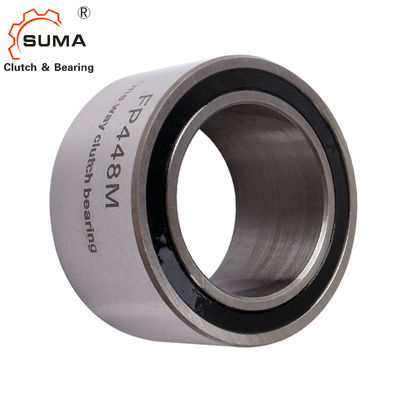

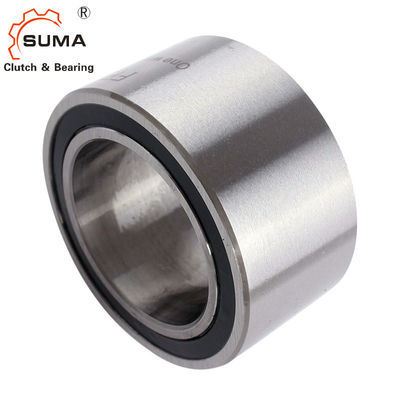

FPD448Z 35*53*34mm guidano in folle un cuscinetto della frizione di modo
Caratteristiche
Cuscinetto
Guidi in folle la frizione comprende la palla ed i cuscinetti a rulli. Il supporto sopportante esterno supplementare non è necessario.
Pressione di misura di stampa
La pressione di misura di stampa non deve applicarsi alle palle.
Pressione della direzione
La freccia sull'anello interno designa la direzione di pressione dell'anello interno.
Larghezza: 34 millimetri
Temperatura di funzionamento: 100° massimo C
Lubrificazione
Lubrificazione a olio operativa di vita
Installazione
Tolleranze dell'installazione
Asse h5; hub H6
Parti di accoppiamento
L'indurimento e la molatura delle parti di accoppiamento non sono necessario. Pulisca completamente (ungere liberamente) le parti di accoppiamento nelle vicinanze del guidano in folle la frizione come pure guidi in folle gli anelli della frizione prima della fabbricazione della misura di stampa.
Componenti
| Guidi in folle la frizione | |
| element* dell'inserzione | Fe 400 m. (molla di meandro) |
|
Fe 400 Z (molla di tensione) |
|
| + canalizzazioni | Sopportare d'acciaio, indurito ed a terra |
| anello interno | Misura di stampa |
|
anello esterno |
Misura di stampa |
| + cuscinetto a sfera | Integrato |
|
+ cuscinetto a rulli |
RL 400 |
| + lubrificazione | Lubrificazione a olio di vita |
Dati tecnici
Dimensioni e capacità
| Modello | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Peso | Oggetto no. |
| [millimetro] | [millimetro] | [millimetro] | [Nanometro] | [RPM] | [N] | [N] | [chilogrammo] | ||
| FPD 427 M. | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
| FPD 432 M. | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
| FPD 437 M. | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
| FPD 442 M. | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,18 | 300697 |
| FPD 448 M. | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
| FPD 453 M. | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
| FPD 463 M. | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
| FPD 473 M. | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
