Cuscinetto della frizione di Sprag
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | DC7221B (5C) - N |

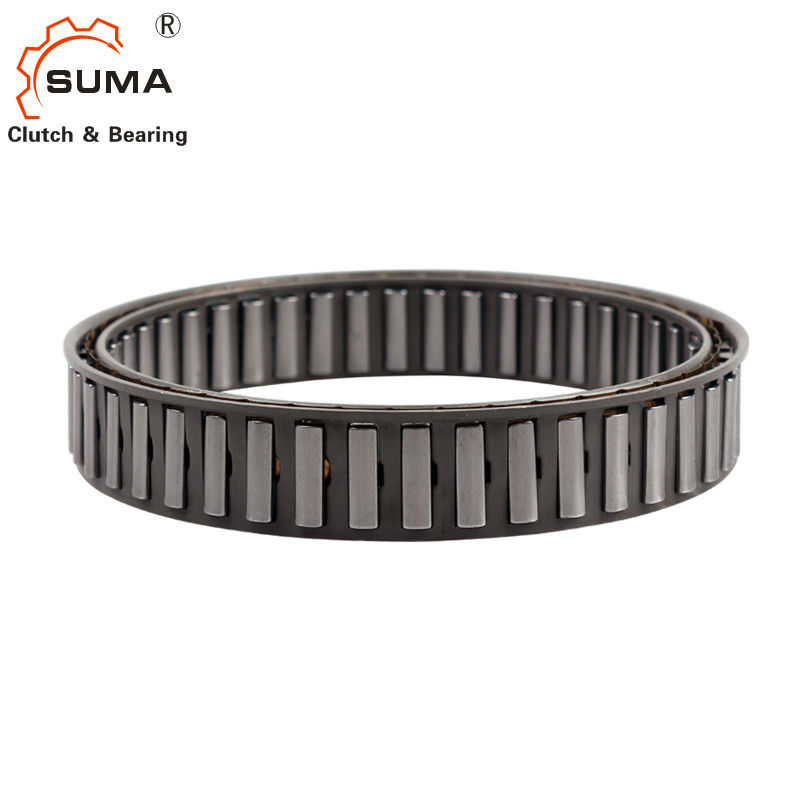

DC7221B (5C) - cuscinetti su ordine di N
Caratteristiche
Il tipo CC è un tipo dello sprag guida in folle la gabbia senza corse interne o esterne. Deve essere installato in una progettazione che fornisce le corse, il supporto di cuscinetto per i carichi assiali e radiali, la lubrificazione e la sigillatura. Il tipo versione-n di CC accetta tutti i tipi di lubrificanti attualmente utilizzati nel equipement del trasporto di energia.
La tolleranza dello spazio dello sprag non deve essere oltrepassata. Le corse interne ed esterne devono sia hanno una larghezza normale minima «e», senza alcuna cavità, per assicurare guidano in folle le funzioni correttamente come indicato alle pagine seguenti.
Alternativamente, le corse possono essere fatte nel caso assi acciaio temperato, o alloggi, alla specificazione qui sotto. La durezza di superficie della parte finita dovrebbe essere HRC 60 - 62, per una profondità di un minimo di 0,6 millimetri.
Durezza del centro da essere HRC35 a 45. Rugosità di superficie per non superare 22CLA. Conicità massima fra le corse: 0.007 millimetri per una larghezza di 25 millimetri.
Dati tecnici
| Oggetto | DC72218 (5C) - N |
| Materiale | GCr15 |
| Diametro del foro. | 72,217 millimetri |
| Diametro esterno. | 88,877 millimetri |
| Larghezza | 21 millimetro |
| Capacità di coppia di torsione | 1279 N.m |
| Invadendo le velocità (imax) | 2600 r/min |
| Invadendo le velocità (amax) | 1300 r/min |
| Peso | 0,31 chilogrammi |
| Pacchetto | Contenitore di cartone o come vostri requisiti |
Dimensioni e capacità
|
Dimensione
|
TKN1) |
Invadere le velocità |
Spazio dello Sprag
|
NO. delle clip
|
No. degli sprags |
Peso | ||||||
| nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
| [Nanometro] | [min-1] | [min -1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
| DC2776-N | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13,5 | 58 | 18 | – | 14 | 0,055 |
| DC3034-N | 124 | 6300 | 3100 | 30,34 | 47 | 8.33±0.075 | 13,5 | 62 | 20 | – | 14 | 0,06 |
| DC3175 (3C) - N | 159 | 6000 | 3000 | 31,75 | 48,41 | 8.33±0.075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
| DC3809A-N | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
| DC4127 (3C) - N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
| DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
| DC4972 (4C) - N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
| DC5476A-N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
| DC5476A (4C) - N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
| DC5476B (4C) - N | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
| DC5476C (4C) - N | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25,4 | 92 | 36 | 4 | 24 | 0,2 |
| DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74,42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
| DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
| DC7221 (5C) - N | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
| DC7221B (5C) - N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
| DC7969C (5C) - N | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25,4 | 124 | 53 | 5 | 34 | 0,28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100,000 | 8.33±0.1 | 25,4 | 132 | 55 | – | 34 | 0,27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
| *-N di DC10323A (5C) | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25,4 | 184 | 80 | – | 50 | 0,4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9.50±0.1 | 25,4 | 186 | 80 | 11 | 44 | 0,4 |
NOTE
1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 12 - 19
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
*) la flangia concentrante della gabbia interna è sull'opposto
lato
**) Estensione di tolleranza a ± 0.013 ammissibile
