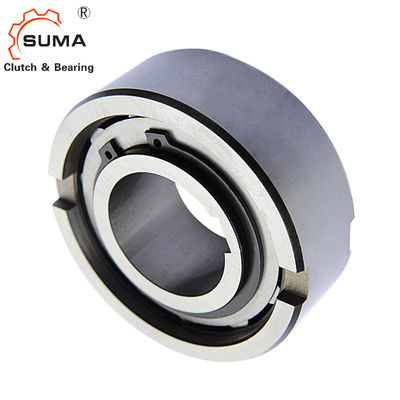

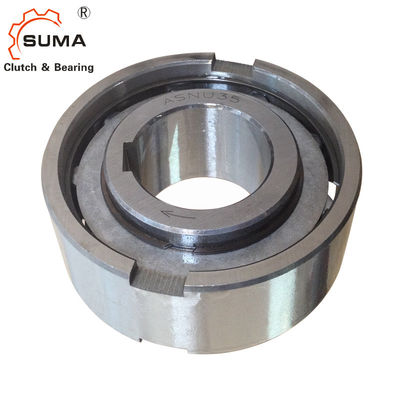

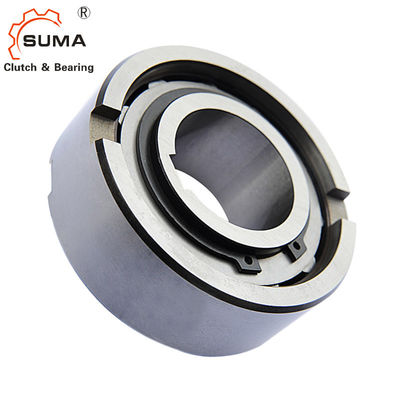

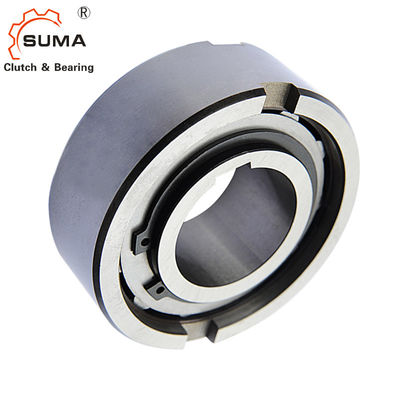

ASNU35 383 cuscinetto della frizione del rullo di lubrificazione 35*80*31MM di nanometro
Caratteristiche
Il tipo ASNU è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. Il diametro esterno nominale è lo stesso come serie 63. cuscinetto a sfera.
Una disposizione tipica è di installare questo tipo accanto ad un cuscinetto all'interno delle stesse tolleranze di posizione,
La corsa esterna ha tolleranza positiva n6, per dare una stampa ha andato d'accordo un alloggio H7. Tacche laterali supplementari nella corsa esterna provvedere alla trasmissione positiva di coppia di torsione.
Se l'alloggio è a tolleranza K6, l'uso delle tacche non è necessario, ma l'alloggio deve essere abbastanza forte non espandersi dopo l'assemblea. Questa progettazione può accettare un cattivo allineamento assiale della corsa interna ed esterna.
Dati tecnici
Nome di prodotto | un cuscinetto della frizione di modo |
Modello | ASNU35 |
Materiale | Acciaio al cromo GCr15 |
Diametro interno | 35mm |
Diametro esterno | 84mm |
Capacità di coppia di torsione | 383Nm |
Peso | 0.74kg |
Pacchetto | Contenitore di cartone/scatola di legno |
Termini di pagamento | TT. L/C, D/A, D/P, Western Union |
Termine di consegna | 10-15 giorni |
Dimensioni e capacità
Tipo | Dimensione |
TKN1) |
Invadere Velocità |
Peso
|
Coppia di torsione di resistenza | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 |
NOTE
ASNU8-12, scanalatura ASNU200 a BACCANO 6885. 1,
altre dimensioni a BACCANO 6885,3
1) × massimo 2 T KN di T =
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
Montaggio dell'esempio
