Luogo di origine: | La Cina |
---|---|
Marca: | SUMA |
Certificazione: | ISO SGS |
Numero di modello: | NFR20 |
Quantità di ordine minimo: | 1 |
Prezzo: | USD50-USD200 PER PIECE |
Imballaggi particolari: | Contenitore di cartone |
Tempi di consegna: | 10-15 giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Capacità di alimentazione: | 1000pcs al mese |
Nome di prodotto: | Una frizione di modo che sopporta NFR20 | Materiale: | GCr15 che sopporta acciaio |
---|---|---|---|
Velocità di rotazione: | 650rpm | PESO SPECIFICO: | 0.6kg |
Garanzia: | 1 anno | DIMENSIONE: | 20*62*36mm |
Capacità di coppia di torsione: | 188Nm | OEM: | accetti |
Evidenziare: | Cuscinetto della frizione del rullo di tolleranza N6,Cuscinetto della frizione del rullo NFR20,Palla e cuscinetto a rulli di tolleranza N6 |

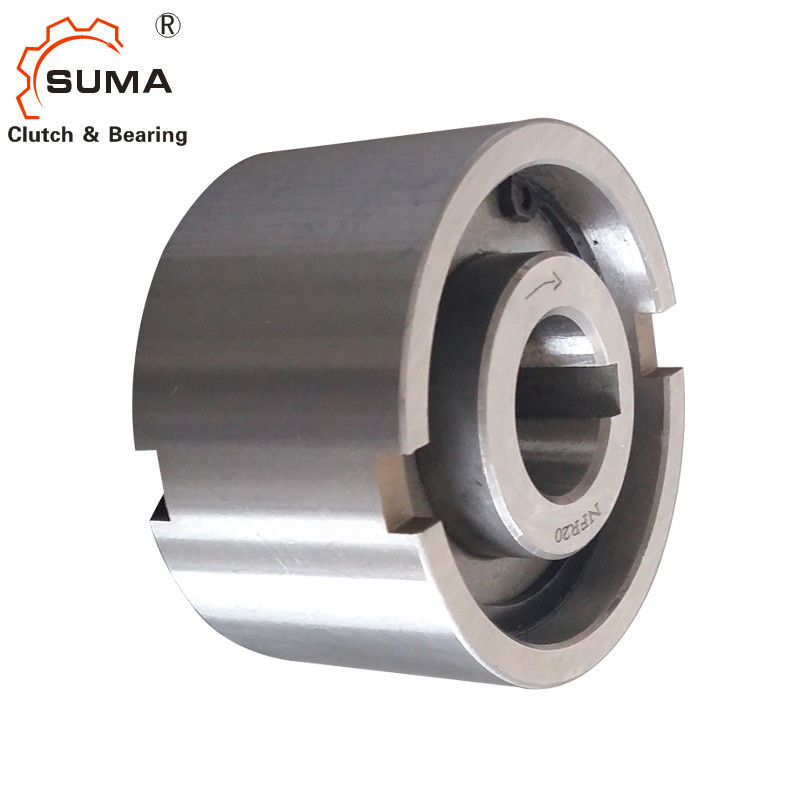

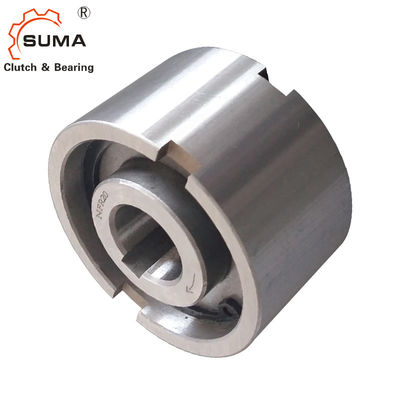

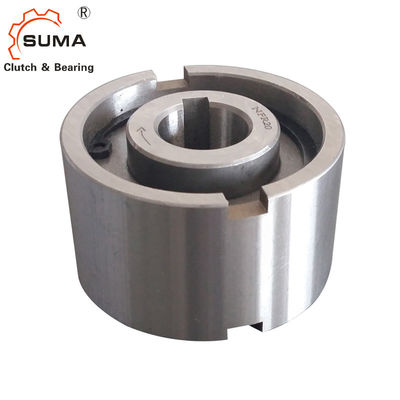

Cuscinetto della frizione del rullo NFR20
Caratteristiche
Il tipo NFR è un tipo sopportante freewheelwithout del rullo di sostegno tutto il sigillamento. La lubrificazione ed il sigillamento devono essere
fornito dall'installazione. La lubrificazione standard è olio. Le unità di dimensioni 8 - 20 usano l'acciaio su supporto sopportante d'acciaio

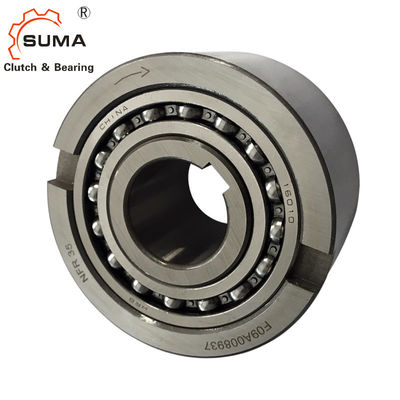

dalla corsa interna. Sopra la dimensione 25, due 160. i cuscinetti a sfera di serie sono utilizzati, danti un'più alta velocità invadente
capacità. Una disposizione tipica è indicata sul retro.
La corsa interna è chiusa a chiave all'asse. La corsa esterna ha una tolleranza positiva n6 per dare una stampa ha andato d'accordo un alloggio alle tacche laterali di H7.Additional provvede alla trasmissione positiva di coppia di torsione. L'alloggio deve essere abbastanza forte a non
espanda dopo l'assemblea.
Dimensioni e capacità
Tipo | Dimensione | Invadere le velocità | Peso | |||||||||||
NFR (ANR-ANG) |
dH7 (millimetro) |
TKN1 (Nanometro) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dn6 (millimetro) |
D2 (millimetro) |
D4 (millimetro) |
L (millimetro) |
Io (millimetro) |
t (millimetro) |
bH11 (millimetro) |
r (millimetro) |
r1 (millimetro) |
(chilogrammo) |
8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3,5 | 7 | 1,5 | 1,5 | 0,3 | ||
20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3,5 | 8 | 2 | 2 | 0,6 | ||
25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2,5 | 2 | 1,2 | |
30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1,8 | |
35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1,2 | 6 | 13 | 2,5 | 2,5 | 2,4 | |
40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2,2 | 7 | 15 | 3 | 2,5 | 3,3 | |
45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2,2 | 7 | 16 | 3 | 2,5 | 4,0 | |
50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2,7 | 8,5 | 17 | 3,5 | 3 | 5,7 | |
55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4,2 | 9 | 18 | 3,5 | 3 | 6,5 | |
60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3,2 | 9 | 18 | 3,5 | 3,5 | 8,9 | |
70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1,1 | 9 | 20 | 3,5 | 3,5 | 13,5 | |
80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3,5 | 19,0 | |
90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11,5 | 24 | 4 | 4 | 27,2 | |
100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2,6 | 14,5 | 28 | 4 | 4 | 44,5 | |
130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17,5 | 32 | 5 | 5 | 68,0 |
Montaggio ed accoppiamento
