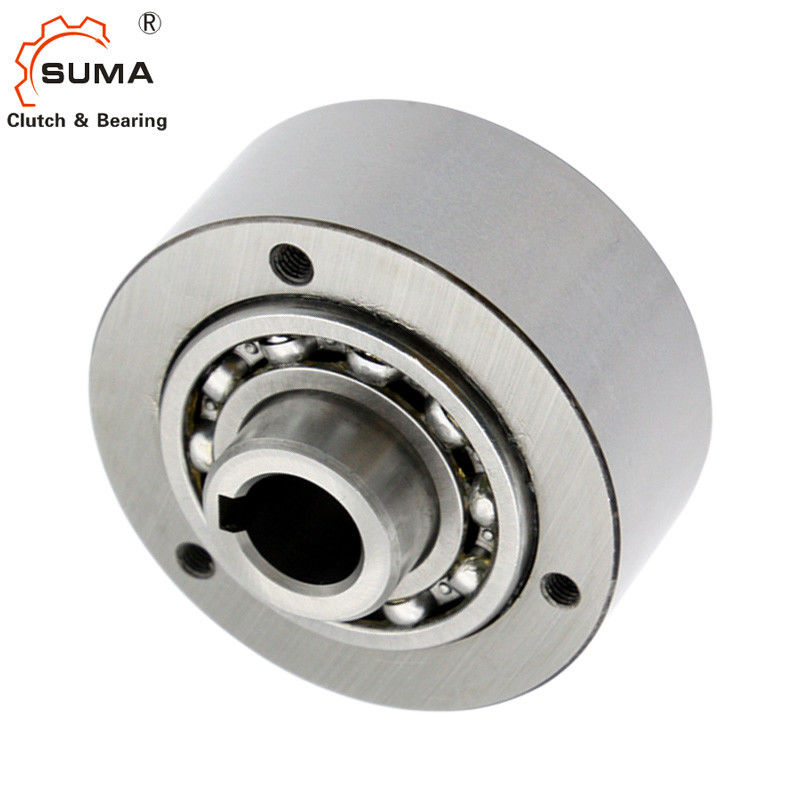

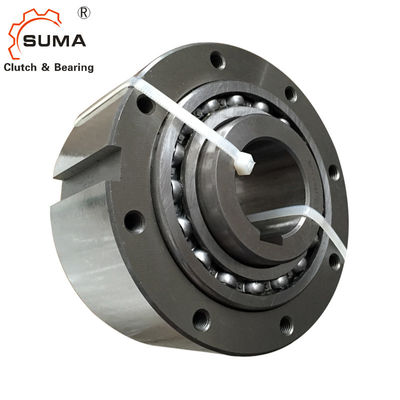

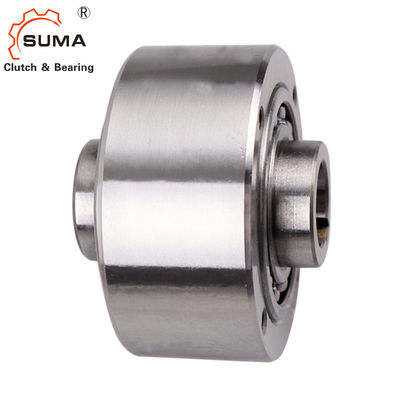

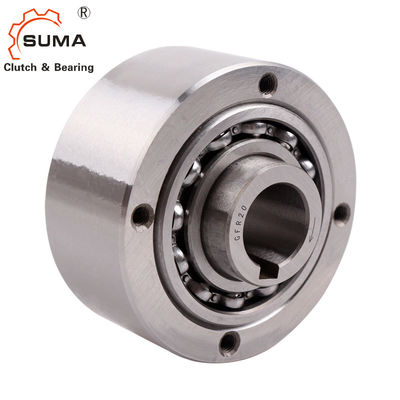

Frizione della camma dell'arresto di tolleranza 55Nm dello Sprag H6 di GL12 GLP12
Caratteristiche
Il tipo di GL guida in folle per avere 160. Cuscinetti a sfera di serie che sono utilizzati per concentrarsi la corsa interna con la corsa esterna. le forze di coppia di torsione sono trasmesse dall'asse alla corsa interna per mezzo della chiave e dalla corsa esterna all'area esterna per mezzo delle viti. le tolleranze dell'asse devono essere h6 o j6 e tolleranze esterne h7 di chiave della corsa. il grasso o la lubrificazione a olio deve applicarsi al guida in folle prima dell'operazione, seguente le istruzioni date alla pagina 12. Ciascuno guida in folle è fornito con due guarnizioni di carta che devono essere inserite fra la corsa esterna e le flange. Se non sono usate, guidi in folle potrebbe essere gravemente danneggiato.
Dati tecnici
Nome di prodotto | BPL di GL un cuscinetto dello Sprag di modo |
Modello | BPL DI GL |
Materiale | GCr15 |
Pacchetto | Contenitore di cartone/scatola di legno, puleggia, ecc |
Termini di pagamento | TT. L/C, D/A, D/P, Western Union |
Termine di consegna | 2-4 giorni per il campione, 7 giorni per grande ordine |
Dimensioni e capacità
Modello | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | nMAX min-1 |
TN | Resistenza coppia di torsione |
Peso | |
millimetro | Interno corsa |
Esterno corsa |
Nanometro | Nanometro | Chilogrammo | ||||||||||
GL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4000 | 5600 | 55 | 0,11 | 0,5 |
GL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0,15 | 0,8 |
GL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0,18 | 1,0 |
GL 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0,36 | 1,5 |
GL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | 3300 | 500 | 0,40 | 2,2 |
GL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0,60 | 3,0 |
GL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0,84 | 4,6 |
GL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 1000 | 2400 | 1125 | 0,94 | 4,7 |
GL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 850 | 2200 | 2125 | 1,28 | 7,2 |
GL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 750 | 2000 | 2625 | 1,50 | 8,6 |
GL 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900 | 3500 | 1,60 | 10,5 |
GL 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3,60 | 13,5 |
GL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3,60 | 18,2 |
GL 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6,80 | 28,5 |
GL 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8,80 | 42,5 |
GL 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12,00 | 56,0 |
GL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12,50 | 65,0 |
GL 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13,50 | 138,0 |
Modello | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | bH8 | t | nMAX min-1 |
TN | Resistenza coppia di torsione |
Peso | |
millimetro | millimetro | Interno corsa |
Esterno corsa |
Nanometro | Nanometro | Chilogrammo | |||||||||||
BPL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4 | 2 | 4000 | 5600 | 55 | 0,11 | 0,5 |
BPL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0,15 | 0,8 |
BPL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3,5 | 2700 | 4600 | 181 | 0,18 | 1,0 |
BPL 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 8 | 4 | 2200 | 3600 | 288 | 0,36 | 1,5 |
BPL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 8 | 4 | 1800 | 3300 | 500 | 0,40 | 2,2 |
BPL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0,60 | 3,0 |
BPL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0,84 | 4,6 |
BPL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 14 | 5,5 | 1000 | 2400 | 1125 | 0,94 | 4,7 |
BPL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 14 | 5,5 | 850 | 2200 | 2125 | 1,28 | 7,2 |
BPL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 16 | 6 | 750 | 2000 | 2625 | 1,50 | 8,6 |
BPL 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900 | 3500 | 1,60 | 10,5 |
BPL 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7,5 | 550 | 1700 | 5750 | 3,60 | 13,5 |
BPL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3,60 | 18,2 |
BPL 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6,80 | 28,5 |
BPL 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8,80 | 42,5 |
BPL 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12,00 | 56,0 |
BPL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12,50 | 65,0 |
BPL 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13,50 | 138,0 |
t = 2 massimi x T n
pagina 1 di baccano 6885 della scanalatura
*GLP12 ha 3 x ø5,5 attraverso i fori
1) la corsa interna è più veloce della corsa esterna
2) la corsa esterna è più veloce della corsa interna
