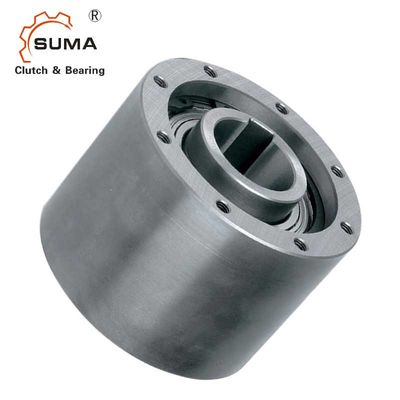

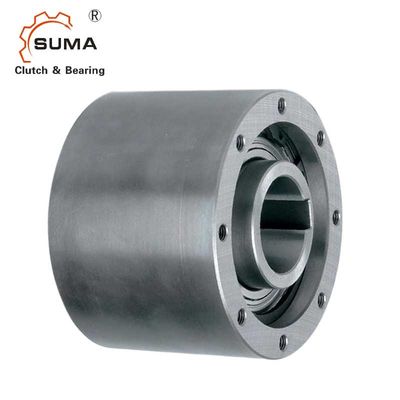

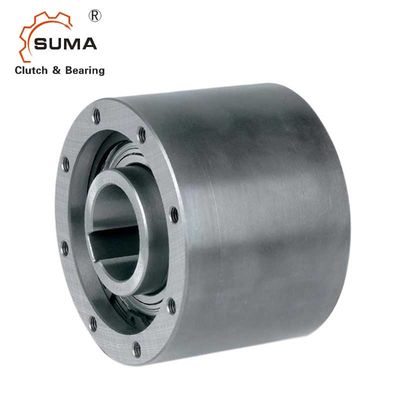

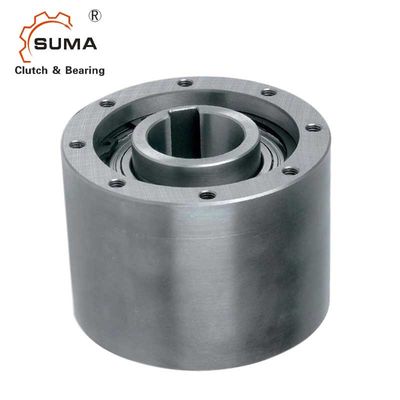

SMZ20 ha sigillato il cuscinetto della frizione della camma di tolleranza G6 di 67MM
Caratteristiche
Il tipo SMZ è sigillata, tipo dello sprag guida in folle, sopportare di sostegno facendo uso di due 60. Le serie di .ZZ ungono i cuscinetti lubrificati.
Le unità sono grasso consegnato hanno lubrificato pronto per l'istallazione. Le unità di SMZ sono intese come multiuso, essere utilizzato nelle varie applicazioni. Una disposizione di montaggio tipica è indicata alla seguente pagina. La corsa interna è chiusa a chiave all'asse. Il diametro interno della corsa esterna (dimensione D4) dovrebbe essere usato come il registro di montaggio per le parti collegate (dente per catena, puleggia, ingranaggio, braccio di coppia di torsione…). La spina di montaggio dovrebbe essere a tolleranza g6.
Dimensioni e capacità
Tipo | Dimensione |
|
Invadere le velocità |
|
Peso | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m. | |
[millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7,6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8,9 | 3,7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8,7 | 4,8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8,4 | 6,2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9,1 | 10,2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8,6 | 13,2 |
NOTE
1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 10 - 13
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
Scanalatura a BACCANO 6885,1
» Riferisca al montaggio ed alle istruzioni di manutenzione
pagine 16 - 19
Montaggio ed accoppiamento
