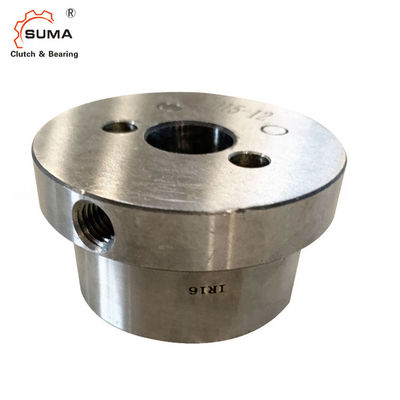

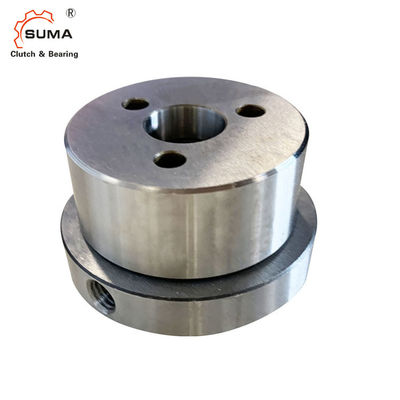

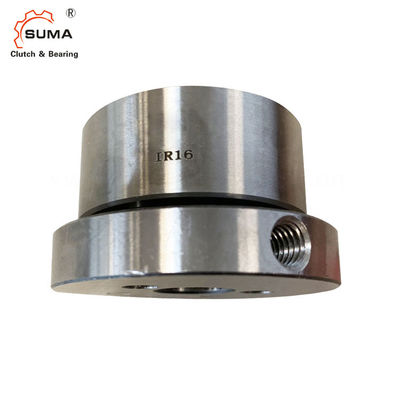

Cuscinetti su ordine di Bidirection delle serrature irreversibili IR16

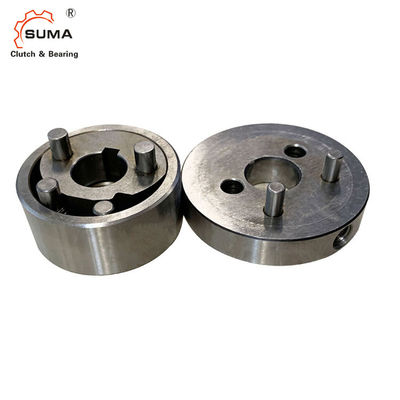

Caratteristiche
Le serrature irreversibili IR sono rullo sostituto bidirezionale guida in folle con il supporto di cuscinetto. Sono pronte per l'istallazione.
Le serrature irreversibili IR sono utilizzate come:
Arresti sostituti bidirezionali del ➧
Coppie nominali fino a 100 nanometro.
Fori fino a 35 millimetri.
Considerando che un normale guida in folle trasmette le coppie di torsione dall'azionamento o lato determinato in soltanto un irection di rotazione, con la serratura irreversibile IR è possibile che la parte movente guidi
asse in entrambe le direzioni di rotazione. C'è, tuttavia, un'azione chiudente contro tutta la coppia di torsione inversa che viene dalla parte determinata, indipendentemente dalla direzione di rotazione in cui è esercitata.
Dimensioni e capacità
Guidi in folle Dimensione |
Tipo |
Termine nominale coppia di torsione |
Foro d millimetro |
A* millimetro |
B* millimetro |
C millimetro |
D millimetro |
E millimetro |
G ** | L millimetro |
M1 millimetro |
M2 millimetro |
N millimetro |
O millimetro |
P millimetro |
Q millimetro |
R millimetro |
T ** millimetro |
V millimetro |
Z ** |
Peso chilogrammo |
IR 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
IR 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
La coppia di torsione ereditaria massima è 2 volte la coppia nominale specificata.
* scanalatura secondo BACCANO 6885, pagina 1 • Tolleranza della larghezza JS10 della scanalatura.
** Z = numero dei fori filettati G sul cerchio T. del passo.
Montaggio ed accoppiamento
La valvola, che nell'esempio indicato è una valvola di intercettazione o di controllo, è regolato nella direzione d'apertura o di chiusura per mezzo di un volante.
La serratura irreversibile impedisce tutte le variazioni incontrollate nella posizione della valvola dovuto la pressione esercitata mediante il medium che entra nel tubo.
L'uso delle serrature irreversibili non si limita alle valvole manuali e possono anche essere usati con i regolatori motorizzati. In questo caso c'è il vantaggio particolare che la necessità del motore di coppia di torsione è progettata di assicurare soltanto la coppia di torsione di regolazione, che è generalmente bassa, da tutta la condizione e le coppie di torsione inverse improvvise sono assorbite dalla serratura irreversibile.
