Cuscinetto della frizione della camma
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | KI164 |

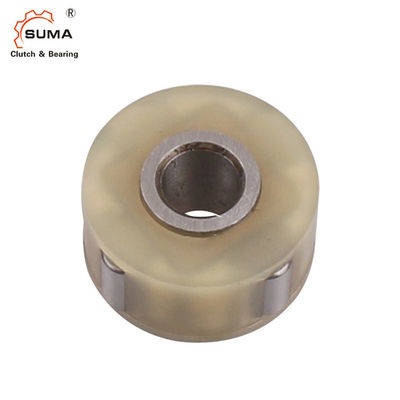

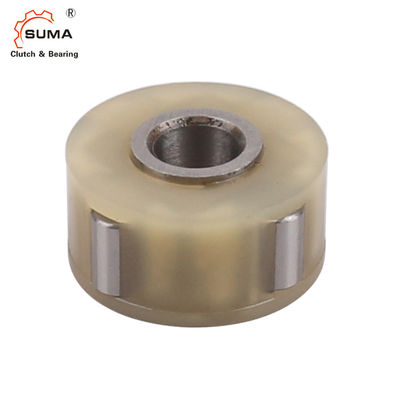

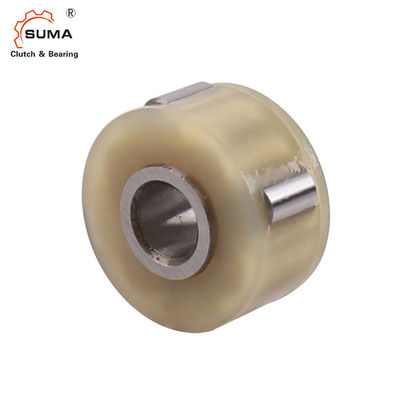

Lo Sprag di KI164 1Way guida in folle il montaggio sopportante su ordinazione
Caratteristiche
Il tipo KI è un tipo del rullo guida in folle. È un'assemblea che comprende una corsa interna ed i rulli inseriti in una gabbia della poliammide. Questo tipo di unità non può essere smantellato. È destinato per i piccoli meccanismi in mobili d'ufficio, o impacchettatrici, per essere montato dentro gli ingranaggi o l'alimentazione
rulli.
Il diametro interno del rullo di alimentazione o dell'ingranaggio è usato come la corsa esterna. Il supporto sopportante supplementare è richiesto e guidi in folle non deve essere sottoposto a carico assiale; montando gli esempi sono indicati alla seguente pagina. La corsa esterna non deve essere indurita; minuto di forza: 700 N/mm2
La rugosità di superficie non supererà 22 CLA.Mounting sull'asse può essere una misura di stampa a tolleranza r6 o una misura della colla con una distanza di 0,02 - 0,05mm.
Gradua 8 millimetri secondo la misura e sopra può essere fornito con una scanalatura. Gamma di temperature: – 40°C a +100°C (servizio continuo). Le temperature di punta di +120°C sono in breve periodi accettabili.
Dati tecnici
| Nome di prodotto | Una frizione di modo che sopporta KI164 |
| Modello | KI164 |
| Materiale | GCr15 |
| Diametro interno | 4mm |
| Diametro esterno | 16mm |
| Spessore | 10mm |
| Capacità di coppia di torsione | 0.8Nm |
| Corsa interna che invade velocità | 1000r/min |
| Corsa esterna che invade velocità | 8000r/min |
| Peso | 0.008kg |
| Struttura | Tipo del rullo |
| Applicazione | Macchina tessile, fan, ventilatori, stampatrice |
| Pacchetto | Contenitore di cartone, scatola di legno o su misura |
| Termini di pagamento | TT. L/C, D/A, D/P, Western Union, Paypal |
| Termine di consegna | 2-4 giorni per il campione, 7 giorni per grande ordine |
Diamensions e capacità
|
Tipo |
Dimensione |
Diametro interno |
TKN 1) (Nanometro) |
Invadere velocità |
Diametro esterno |
L1 (millimetro) |
L (millimetro) |
Peso |
|
|
KI |
DH7 (millimetro) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
DH7 (millimetro) |
(chilogrammo) |
||||
| 164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
NOTE
1) × massimo 2 T KN di T =
» Riferisca alle pagine di selezione 10 - 13
*) può anche essere fornito con una scanalatura a BACCANO 6885,1
2) Eccedenze della corsa interna
3) Eccedenze esterne della corsa
Montaggio ed accoppiamento
