Le FK FK-2RS guidano in folle i cuscinetti FK6204 FK6204-2RS di un modo

Informazioni di base
Luogo di origine: La Cina
Marca: SUMA
Certificazione: ISO SGS
Numero di modello: FK6204 FK6204-2RS
Quantità di ordine minimo: 1
Prezzo: USD3-USD5PER PIECE
Imballaggi particolari: Contenitore di cartone
Tempi di consegna: 2days
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione: 1000pcs al mese
Nome di prodotto: Una frizione di modo che sopporta le FK FK..2RS Materiale: GCr15 che sopporta acciaio
Capacità di coppia di torsione: 53-104Nm Velocità di rotazione: 2800-10800RPM
Peso specifico: 0.07-0.17Kg Garanzia: 1 anno
Dimensione: 17*40*12mm Pacchetto: Contenitore di cartone o caso di legno
Evidenziare:

Fk6204 guidano in folle i cuscinetti

,

Frizione di modo dello Sprag uno

,

invadere una frizione di modo

Le FK FK-2RS guidano in folle i cuscinetti FK6204 FK6204-2RS di un modo

Le caratteristiche di guidano in folle i cuscinetti di un modo



Larghezza

12 / 14/15/16/17/18 millimetri

Temperatura di funzionamento

140°C massimo

Più alte temperature a richiesta

110°C massimo (progettazione 2RS con le guarnizioni di RS)

Lubrificazione

Serie FK 2RS con le guarnizioni

Lubrificazione a grasso operativa di vita

Serie FK senza dischi della guarnizione

Olio o lubrificazione a grasso

Consegnato con protezione contro la corrosione.

Installazione

Tolleranze dell'installazione

Asse n6; hub N7

Parti di accoppiamento

L'indurimento e la molatura delle parti di accoppiamento non sono necessario. Pulisca completamente (ungere liberamente) le parti di accoppiamento nelle vicinanze del guidano in folle la frizione come pure guidi in folle gli anelli della frizione prima della fabbricazione della misura di stampa.

Cuscinetto

Guidi in folle la frizione comprende la palla ed i cuscinetti a rulli. Il supporto sopportante esterno supplementare non è necessario.

Pressione di misura di stampa

La pressione di misura di stampa non deve applicarsi alle palle.

Pressione della direzione

La freccia sull'anello interno designa la direzione di pressione dell'anello interno.

Dimensioni e capacità

Le FK FK-2RS guidano in folle i cuscinetti FK6204 FK6204-2RS di un modo 0Le FK FK-2RS guidano in folle i cuscinetti FK6204 FK6204-2RS di un modo 1

Leggenda di disegno:

d = diametro interno D = diametro esterno W = larghezza r = raggio del bordo T = coppia di torsione velocità di rotazione = di n C = capacità di carico

Designazione

d

[millimetro]

D

[millimetro]

W

[millimetro]

Tnom

[Nanometro]

nmax

[RPM]

Cdyn.

[N]

Cstat.

[N]

r

[millimetro]

Peso

[chilogrammo]

Oggetto no.
Le FK 6203 17 40 12 53 10.800 6.245 3.441 1,0 0,07 301065
LE FK 6203-RS 17 40 12 53 3.700 6.245 3.441 1,0 0,07 301079
Le FK 6204 20 47 14 60 7.500 6.869 4.268 1,5 0,12 301068
LE FK 6204-2RS 20 47 14 60 3.200 6.869 4.268 1,5 0,12 301087
Le FK 6205 25 52 15 104 5.400 7.448 5.146 1,5 0,15 301070
LE FK 6205-2RS 25 52 15 104 2.800 7.448 5.146 1,5 0,15 301092
Le FK 6206 30 62 16 148 5.100 7.859 6.066 1,5 0,23 301074
LE FK 6206-2RS 30 62 16 148 2.400 7.859 6.066 1,5 0,23 301103
Le FK 6207 35 72 17 265 3.700 8.902 7.819 2,7 0,34 301077
LE FK 6207-2RS 35 72 17 265 1.900 8.902 7.819 2,7 0,34 301108
Le FK 6208 40 80 18 267 3.700 8.902 7.752 2,7 0,45 301078
LE FK 6208-2RS 40 80 18 267 1.900 8.902 7.752 2,7 0,45 301110
LE FK 6304-2RS 20 52 15 104 2800 7448 5146 1,5 0,17 301098

Tutte le specifiche per le serie FK 2RS (con le guarnizioni) e le serie FK (senza guarnizioni)

La coppia nominale specificata è basata su rigidezza sufficiente delle parti di accoppiamento.

Velocità di rotazione n per la serie FK (senza guarnizioni) = la velocità inerente dell'unità assemblatrice

Velocità di rotazione n per la serie FK 2RS (con le guarnizioni) = differenza di velocità delle parti di accoppiamento.

La coppia di torsione di azionamento posteriore è repressa dal braccio di coppia di torsione. Il braccio di coppia di torsione non deve essere premuto nella posizione. Deve avere gioco a 0,5 pollici nella direzione assiale e radiale.

Gli arresti di FRHM sono forniti per una misura di spazio. Le viti di fissaggio sull'anello interno sono fornite per la conservazione assiale, collari dell'asse non sono richieste.

Immagini

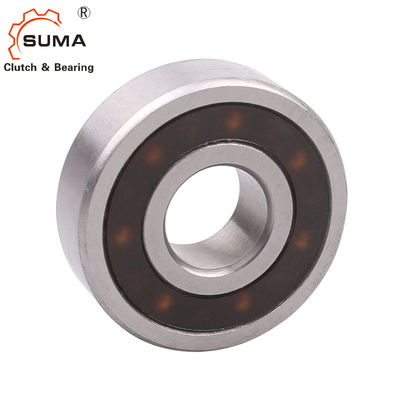

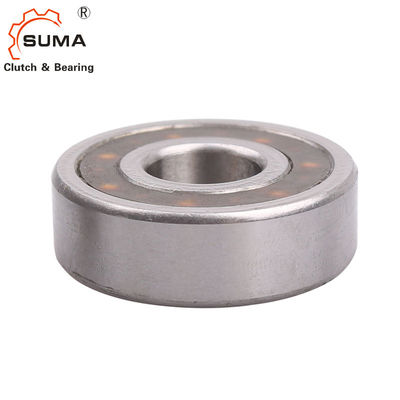

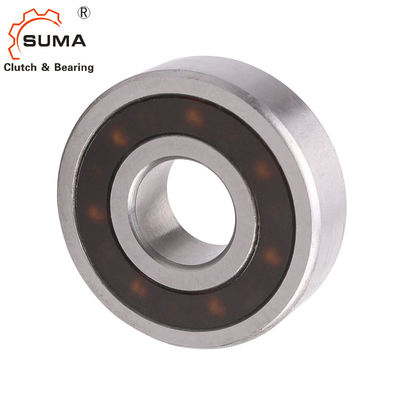

 Le FK FK-2RS guidano in folle i cuscinetti FK6204 FK6204-2RS di un modo 2

Le FK FK-2RS guidano in folle i cuscinetti FK6204 FK6204-2RS di un modo 3
Le FK FK-2RS guidano in folle i cuscinetti FK6204 FK6204-2RS di un modo 4

Le FK FK-2RS guidano in folle i cuscinetti FK6204 FK6204-2RS di un modo 5
