Cuscinetto dell'arresto
>
|
| Luogo di origine | La Cina |
| Marca | SUMA |
| Certificazione | ISO SGS |
| Numero di modello | FRHM900-12 |

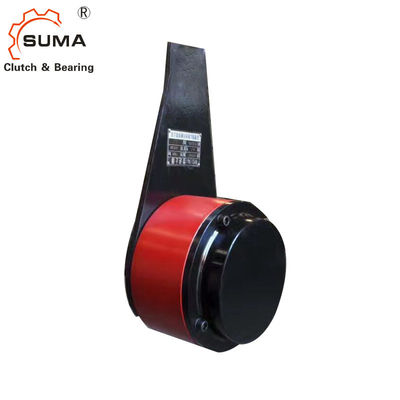

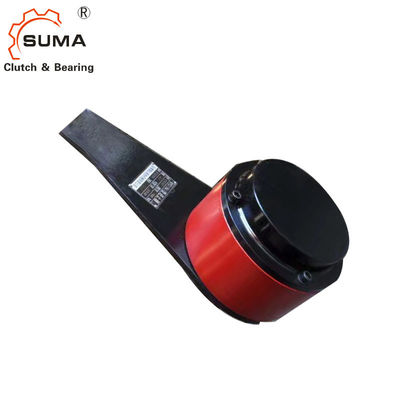

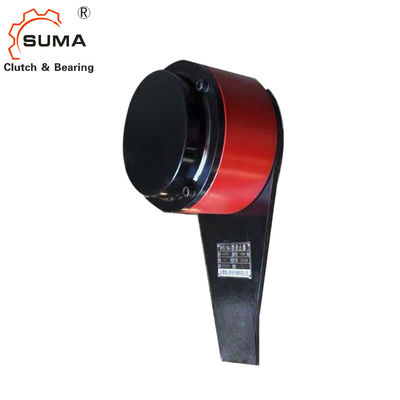

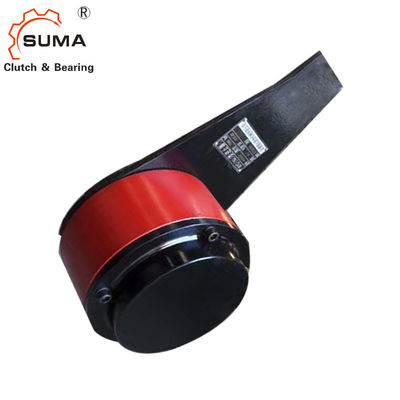

Singoli direzionali di FRHM guidano in folle il cuscinetto dell'arresto dello Sprag
Dati tecnici
Caratteristiche
Completo guida in folle FRHM con il braccio di coppia di torsione sono sprag sigillato guida in folle con i cuscinetti a sfera. Sono progettati per
scambiando le unità di MorseCB, ha fornito ripieno petrolio e pronto per l'istallazione
Guida in folle FRHM sono sistemati sopra attraverso le assi o l'estremità dell'asse.
Guida in folle FRHM sono usati come:
Arresti
per le applicazioni a bassa velocità. Sono progettate per uso in sistemi, elevatori e pompe propensi del nastro trasportatore. Guarnizioni della taconite proteggere gli arresti quando le circostanze sono sporche e polverose.
Coppie di torsione massime fino a 56 000 libbra-ft.
Fori fino a a 7 pollici.
Esempio di applicazione
Arresto FRHM 900~12 sull'asse capa della puleggia di un trasportatore propenso. La coppia di torsione di azionamento posteriore è limitata dal
braccio di coppia di torsione sulla base di appoggio.
Dimensioni e capacità
|
Guidi in folle Dimensione |
Massimo coppia di torsione |
Termine nominale coppia di torsione |
Massimo velocità anello ruote RPM |
Foro d pollice massimo |
pollice |
C pollice |
D pollice |
E pollice |
H pollice |
J* pollice |
L* pollice |
N pollice |
O pollice |
Q pollice |
R* pollice |
Wei ght |
|
FRHM 775-7 |
15 000 | 7 500 | 540 | 3,75 | 9,75 | 4,38 | 6 | 0,50 | 21,88 | 3,56 | 7,50 | 1,25 | 8,13 | 17,00 | 15,25 | 160 |
|
FRHM 800-7 |
24 000 | 12 000 | 460 | 4,50 | 10,50 | 4,38 | 7 | 0,50 | 22,25 | 3,56 | 8,00 | 1,25 | 8,63 | 17,00 | 15,25 | 190 |
|
FRHM 800-12 |
24 000 | 12 000 | 460 | 4,50 | 10,50 | 4,75 | 7 | 0,50 | 25,50 | 3,56 | 8,00 | 1,25 | 8,63 | 20,25 | 18,63 | 200 |
|
FRHM 900-12 |
37 000 | 18 500 | 400 | 5,44 | 12,00 | 4,75 | 8 | 0,50 | 26,25 | 3,56 | 7,63 | 1,25 | 8,38 | 20,25 | 18,63 | 210 |
|
FRHM 900-19 |
37 000 | 18 500 | 400 | 5,44 | 12,00 | 4,75 | 8 | 0,88 | 30,63 | 3,56 | 7,63 | 1,50 | 8,75 | 24,63 | 22,88 | 220 |
|
FRHM 1000-19 |
56 000 | 28 000 | 360 | 7,00 | 16,50 | 4,75 | 9 | 0,88 | 32,89 | 3,56 | 8,75 | 1,50 | 9,13 | 24,63 | 22,88 | 270 |
|
FRHM 1000-30 |
56 000 | 28 000 | 360 | 7,00 | 16,50 | 5,25 | 9 | 0,88 | 33,25 | 3,56 | 8,75 | 1,75 | 9,13 | 25,00 | 23,00 | 275 |
Montaggio ed accoppiamento
La coppia di torsione di azionamento posteriore è repressa dal braccio di coppia di torsione. Il braccio di coppia di torsione non deve essere premuto nella posizione. Deve avere gioco a 0,5 pollici nella direzione assiale e radiale.
Gli arresti di FRHM sono forniti per una misura di spazio. Le viti di fissaggio sull'anello interno sono fornite per la conservazione assiale, collari dell'asse non sono richieste.
