Frizione di Sprag di modo di RSCI uno

Informazioni di base
Luogo di origine: La Cina
Marca: SUMA
Certificazione: ISO SGS
Numero di modello: RSCI35
Quantità di ordine minimo: 1
Prezzo: USD260-USD350 PER PIECE
Imballaggi particolari: Caso di legno
Tempi di consegna: 7-10 GIORNI
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacità di alimentazione: 1000pcs al mese
Nome di prodotto: Invadere frizione che sopporta RSCI35 Materiale: GCr15 che sopporta acciaio
DIMENSIONE: 35*110*35mm Capacità di coppia di torsione: 550nm
Velocità di rotazione: 11000RPM Garanzia: 1 anno
PESO SPECIFICO: 2.1kg OEM: accetti
Evidenziare:

Frizione di Sprag di modo di RSCI uno

,

Invadere una frizione di Sprag di modo

,

Cuscinetto invadente centrifugo della frizione

Frizione di Sprag di modo di RSCI uno

Caratteristiche

Il tipo RSCI è una centrifuga toglie il tipo dello sprag guida in folle con la rotazione della corsa interna. Soltanto la corsa interna è progettata per guidar in follee. È un tipo di sostegno non auto-.
I cuscinetti devono essere forniti per assicurare che la concentricità delle corse interne ed esterne sostenga i carichi assiali e radiali, come indicato sul retro.

I limiti di distanza massima e di concentricità devono essere osservati. Il tipo di RSCI accetta tutti i tipi di lubrificanti attualmente utilizzati nell'attrezzatura di trasporto di energia. È possibile montare i questi guida in folle direttamente in cambi senza lubrificazione separata. Un olio si appanna è generalmente sufficiente. La lubrificazione a grasso può essere accettabile se l'unità funziona principalmente nell'invadere la circostanza, come sui E-motori.
Quando usato come arresto, deve essere controllato che la velocità invadente non andrà sotto la velocità minima arresa la tavola di caratteristiche.

Dimensione e capacità



Tipo Dimensione   Velocità   No.   Peso

RS

Ci

dH7

TK

N1)

n

massimo

2)

n

imin3)

n

imax4)

D) D1h6 D2H7 D3 D4 z L Io I1 I4 f*45° dmin m. tmin I2 I3

RS

Ci

F8
millimetro Nanometro min-1 min-1 min-1 millimetro millimetro millimetro millimetro     millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro millimetro chilogrammo chilogrammo
20 212 315 750 15000 90 36 66 78 M6 6 35 35 25 0 0,8 52 5 1 8 16 1,5 0,3
25 319 300 725 14000 95 40 70 82 M6 6 35 35 25 0 1 56 5 1 8 16 1,6 0,4
30 375 290 700 11000 100 45 75 87 M6 6 35 35 25 0 1,5 62 5 1 8 16 1,8 0,4
35 550 280 670 11000 110 50 80 96 M6 8 35 35 25 0 1,5 66 5 1 8 16 2,1 0,5
40 800 260 630 8000 125 60 90 108 M8 8 35 35 25 0 1,5 76 5 1 10 21 2,7 0,7
45 912 255 610 7000 130 65 95 112 M8 8 35 35 25 0 1,5 82 5 1 10 21 2,9 0,9
50 1400 235 560 6000 150 80 110 132 M8 8 40 40 25 0 1,5 100 7,5 1 10 21 4,3 1
60 2350 210 510 6000 175 85 125 155 M10 8 60 50 36 5 2 110 12 2 12 35 6,5 1,8
70 3050 195 470 4000 190 100 140 165 M10 12 60 50 36 5 2 120 12 2 12 35 8,6 1,9
80 4500 180 440 4000 210 120 160 185 M10 12 70 60 36 5 2 140 17 3 12 35 12,5 2,6
80M 5800 155 375 4000 210 120 160 185 M10 12 70 60 46 5 2 140 12 2 12 35 13,1 2,6
90 5600 170 410 3000 230 140 180 206 M12 12 80 70 36 5 2,5 165 22 3 12 35 17,4 3
90M 8700 145 350 3000 245 140 180 206 M12 12 80 70 46 5 2,5 160 17 2 12 35 18,3 3
100 10500 145 355 3000 290 140 210 258 M16 12 90 80 52,6 5 2,5 180 18,6 3 15 37 28 5
100M 16000 140 340 2400 290 170 210 258 M16 12 90 80 63 5 2,5 200 13,5 2 12 35 30 5
130 15750 135 330 2400 322 170 240 278 M16 12 90 80 52,6 5 3 210 18,6 3 15 37 35

6



Note:

1) × massimo 2 T KN di T =

2) Questo nmax massimo permesso della velocità della trasmissione di coppia di torsione non deve essere oltrepassato quando trasmette la coppia di torsione.

3) Questo imin invadente permissibile minimo del Ni della velocità non dovrebbe essere ridotto nell'ambito del servizio continuo.
Riduzione possibile di questa velocità minima a richiesta

4) La corsa interna invade la scanalatura a BACCANO 6885,1

5) Tolleranza +1

La copertura F8 deve essere ordinata esclusivamente

RSCI .jpg

Montaggio


Immagini

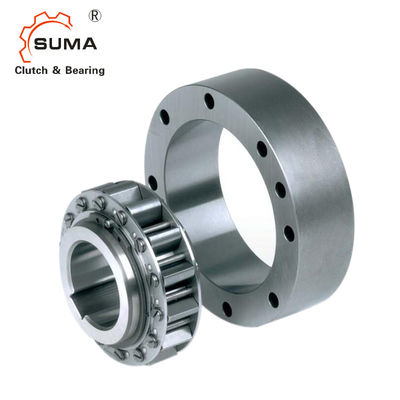

Frizione di Sprag di modo di RSCI uno 2

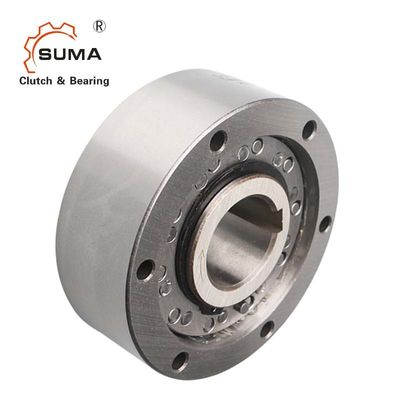

Frizione di Sprag di modo di RSCI uno 3

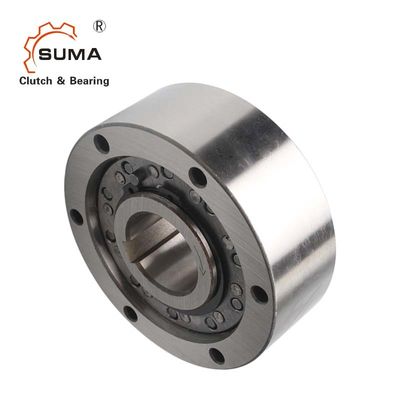

Frizione di Sprag di modo di RSCI uno 4
